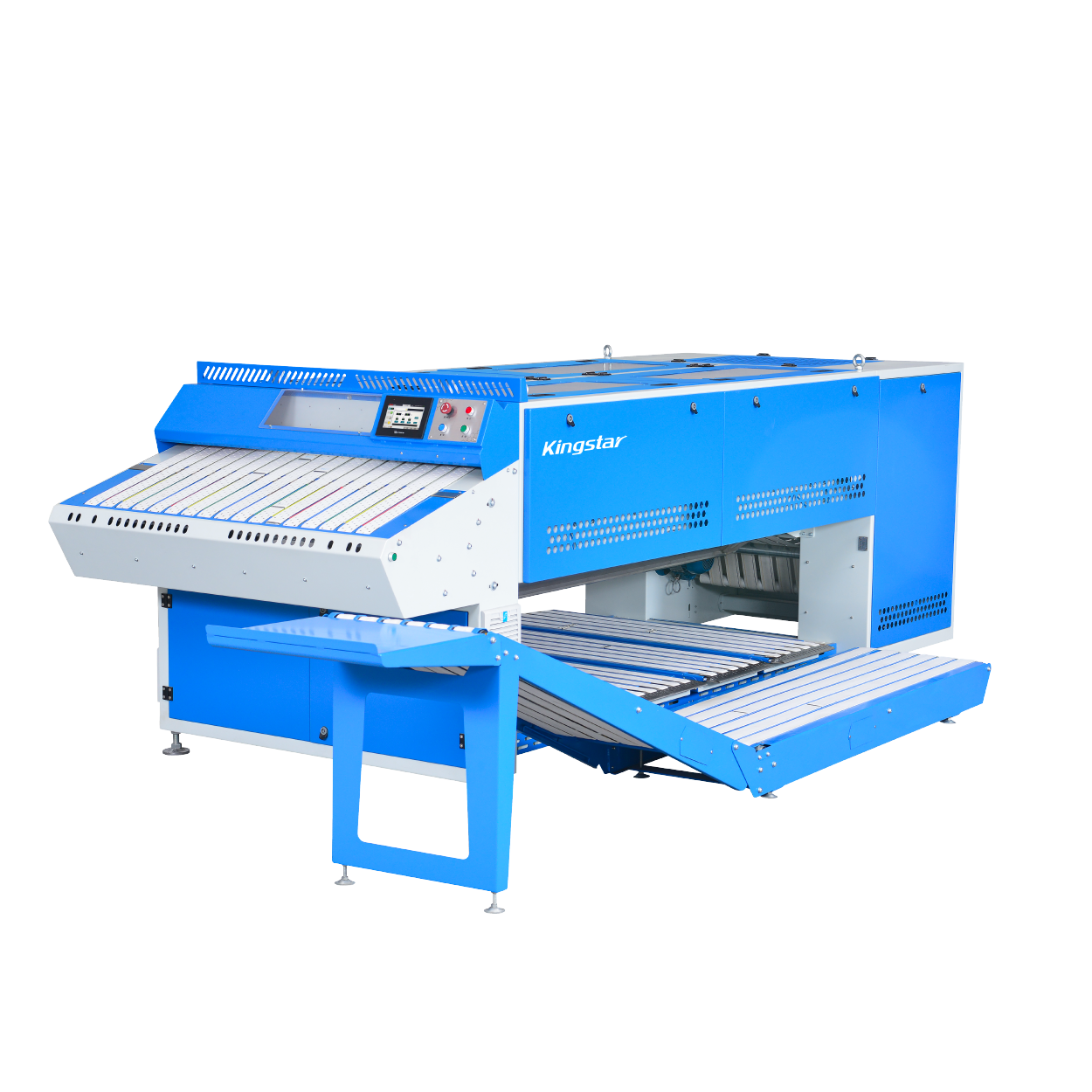

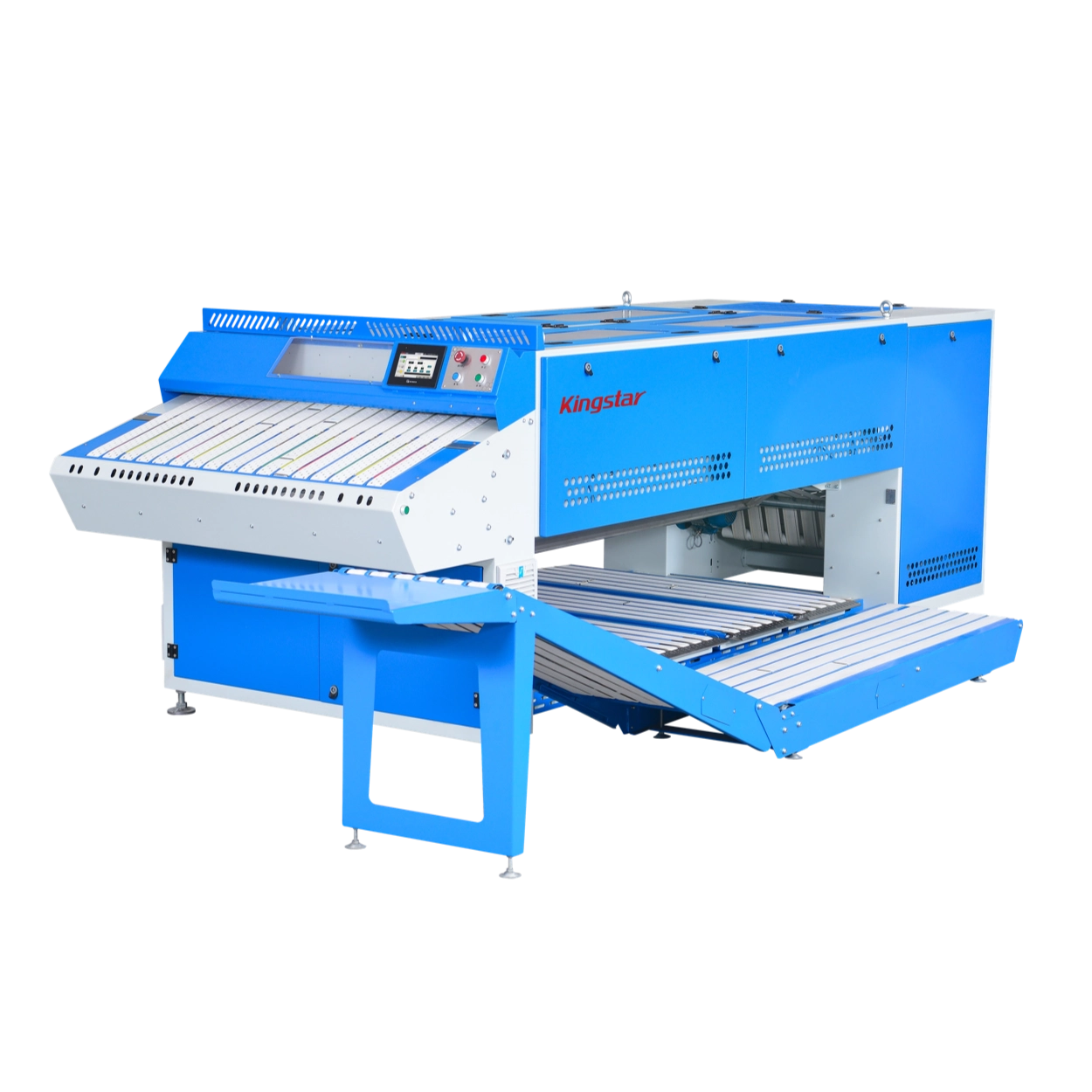

Машина для складывания полотенец (ножевое складывание)

01Технические характеристики

После складывания бельё падает непосредственно на специализированный укладчик, который стандартно оснащён системой тройной укладки, но при необходимости может быть выполнен с четырёхкратной укладкой. Это достигается путём изменения ширины выходного укладчика, что является опциональной функцией.

Когда платформа укладки достигает заданной высоты, бельё плавно транспортируется на конвейерную линию при помощи синхронной телескопической системы.

Для обеспечения возможности установки двух машин для складывания полотенец рядом и их совместной работы, оборудование может использоваться параллельно. При этом бельё с обеих машин поступает на общий конечный конвейер, что позволяет автоматически транспортировать всё бельё к центральному конвейеру, ведущему к машине упаковки и зоне сортировки.

В месте подачи установлено устройство для измерения ширины полотенца, которое определяет ширину подаваемого изделия и автоматически переключает машину на соответствующую программу складывания.

Второй поперечный сгиб выполняется при помощи складных ножей, что улучшает ровность и аккуратность складывания.

В нижней части машины расположено несколько транспортирующих платформ, каждая из которых оснащена мотор-роликом и цилиндром, что обеспечивает своевременную подачу сложенных полотенец. (Эта функция особенно эффективна при работе двух машин с одной общей системой подачи.)

Данная машина для складывания полотенец может быть сконфигурирована по-разному в зависимости от потребностей пользователя. Один основной модуль может быть оснащён одной линией выгрузки, либо два основных модуля могут использовать одну общую линию выгрузки. Линия выгрузки располагается между двумя модулями, что делает компоновку более компактной.

02Как складывают полотенца

Боковое складывание осуществляется с помощью двух складных ножей, которые двигаются влево и вправо, а также двух прижимных пластин. Когда бельё для складывания выложено ровно на подающей платформе, ширина изделия определяется несколькими датчиками, и система автоматически регулирует положение прижимных пластин, чтобы достичь требуемой ширины бокового сгиба.

Поперечное складывание выполняется с помощью воздушного обдува (один поперечный сгиб) и складных ножей (два поперечных сгиба).

06Система управления

Машина для складывания полотенец оснащена системой управления PLC и 7-дюймовым полноцветным сенсорным экраном, что делает эксплуатацию оборудования очень простой. Из-за высоких требований к вычислительной мощности была выбрана система управления Mitsubishi. Мощные вычислительные возможности обеспечивают более точное складывание, что было наглядно подтверждено при сравнительных испытаниях. Благодаря высокому разрешению и быстрому отклику сенсорного экрана настройка и изменение режимов складывания выполняются с лёгкостью.

07Стили складывания

Фальцовщик S.towel может складываться до 4 раз, предлагая широкий выбор стилей складывания. Каждый тип может быть запрограммирован индивидуально, что повышает гибкость оборудования.

-Боковое складывание: без складывания

Поперечное складывание: 1/4 сложения

-Боковое складывание: 1/2 сложения

Поперечное складывание: 1/4 складки

- Боковая складка: французская складка

Поперечная складка: 1/4 сгиба

- Боковое складывание: Без сгиба

Поперечная складка: 1/3 складки

- Боковое складывание: 1/2 складки

Поперечная складка: 1/3 складки

-Боковое складывание: Французская складка

Поперечная складка: 1/3 складки

- Боковое складывание: Без сгиба

Поперечная складка: 1/2 сгиба

- Боковое складывание: 1/2 складки

Поперечная складка: 1/2 сгиба

- Боковое складывание: Французская складка

Поперечная складка: 1/2 сгиба

- Боковое складывание: 1/2 складки

Поперечное складывание: Без складки

- Боковое складывание: Французская складка

Поперечная складка: Без складки

08Технические параметры

Максимальный размер складывания	2100×1200 мм
Давление сжатого воздуха	5-7 бар
Расход сжатого воздуха	50 л/мин
Диаметр воздушного шланга	Ф16 мм
Требования к электропитанию	3-фазное 380В 50/60Гц
Сечение кабеля	5×4 мм²
Мощность	1.94 кВА
Габариты (Д×Ш×В)	Передняя разгрузка	5330×2110×1420 мм
	Задняя разгрузка	5750×2110×1420 мм
	Комбинированная задняя разгрузка	5750×3630×1420 мм
Вес	1200 кг
