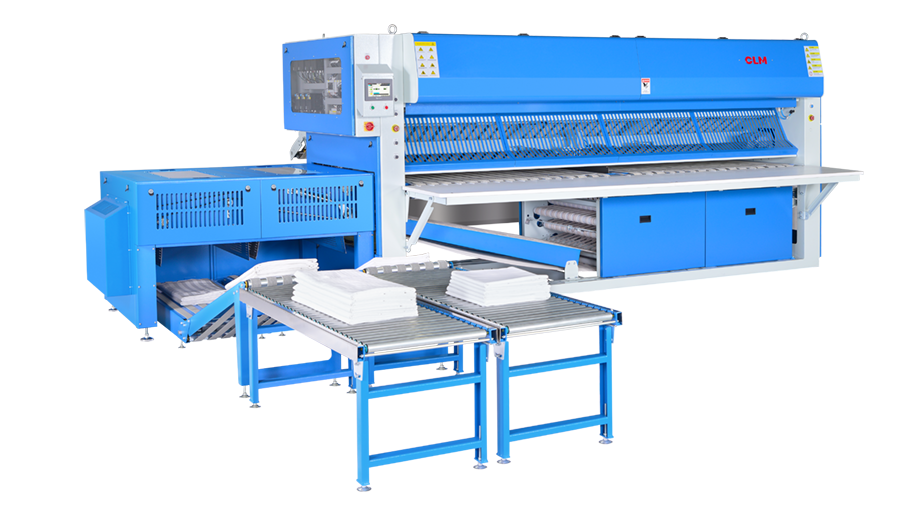

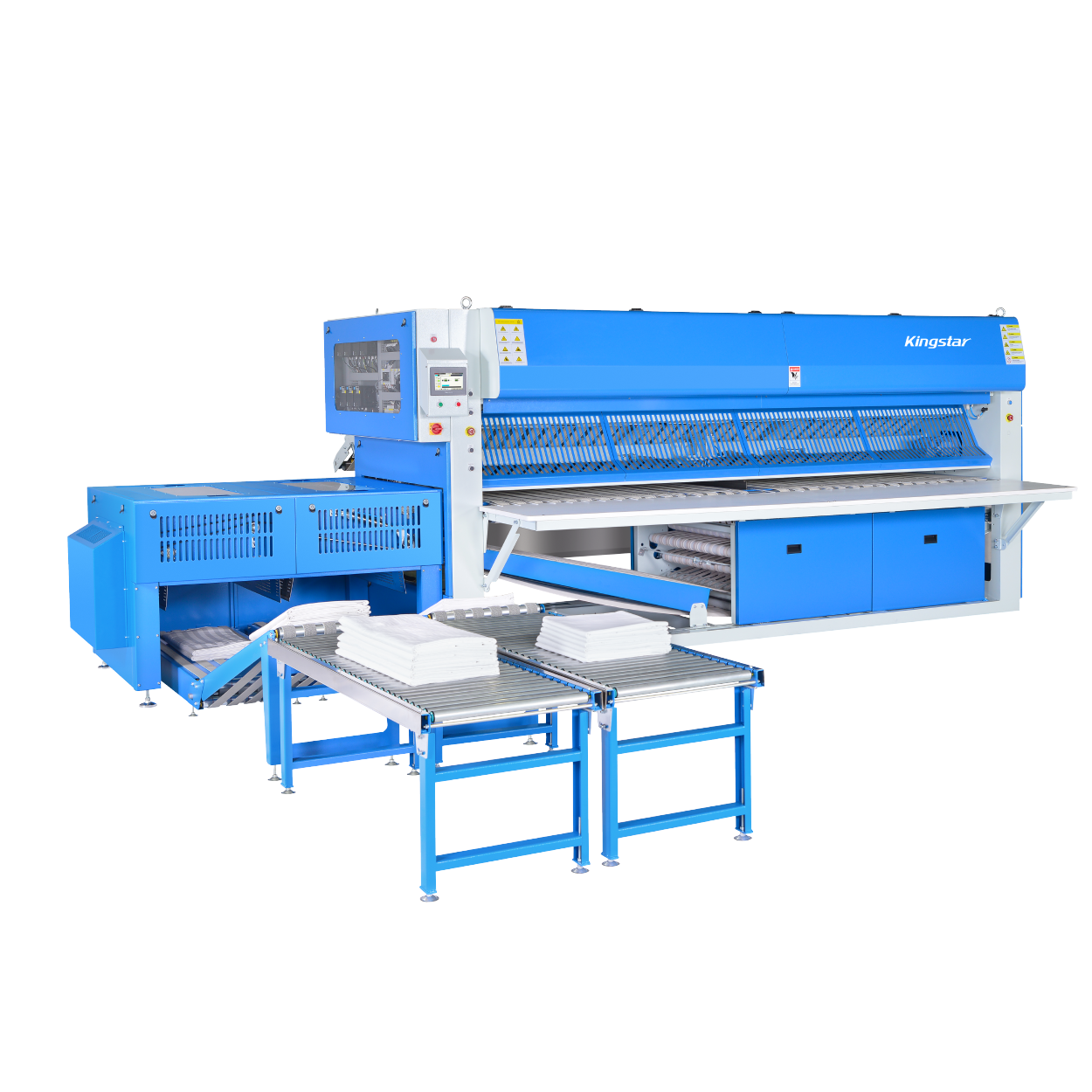

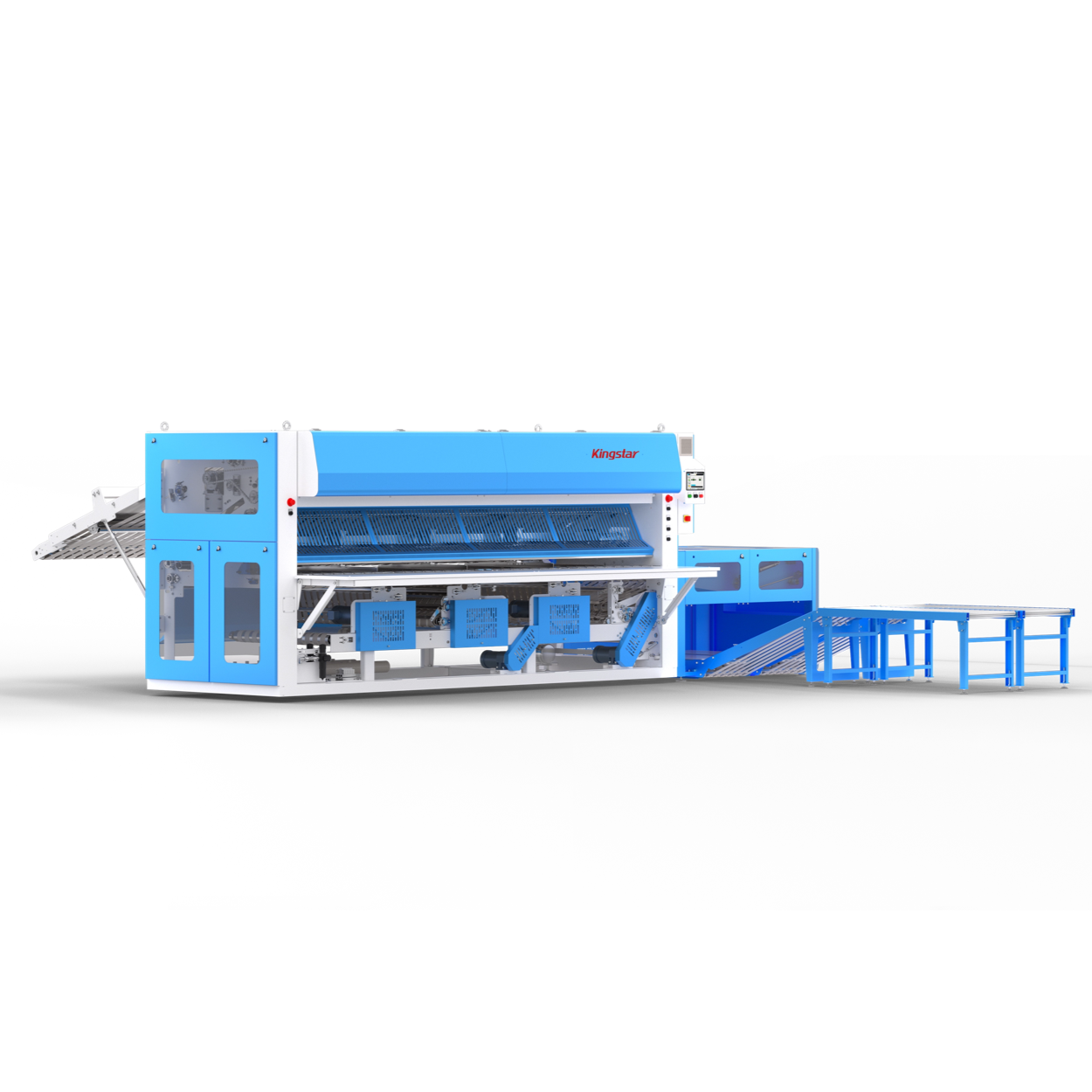

Single (Double)-Lane Double-stack Folder

Однополосная (двухполосная) папка с двойной стопкой

01описание продукции

Высокая скорость - до 60 метров в минуту

Бесперебойная работа - низкий процент брака, минимальный риск засорения ткани. Засоры могут быть устранены в течение 2 минут.

Высокая стабильность - отличная жесткость машины, высокая точность компонентов трансмиссии, все детали используют компоненты европейских, американских и японских брендов.

Single (Double)-Lane Double-stack Folder-1

02Система управления

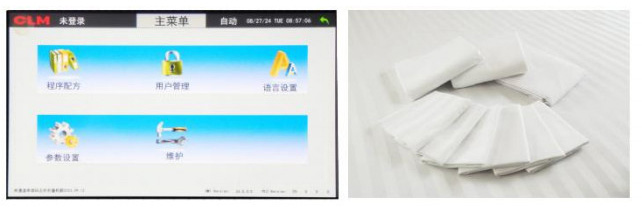

Точная фальцовка требует точного управления. В фальцовщиках CLM используется система управления Mitsubishi PLC с 7-дюймовым сенсорным экраном, на котором хранится более 20 программ фальцовки и 100 профилей клиентов.

Система управления CLM постоянно оптимизируется и модернизируется, является зрелой и стабильной, имеет простой и удобный интерфейс, поддерживающий 8 языков.

Система управления CLM оснащена интернет-функциями, такими как удаленная диагностика неисправностей, устранение неполадок и обновление программ (опционально для автономной фальцевальной машины).

Быстрая фальцевальная машина CLM может быть связана с распределительным питателем и высокоскоростным гладильным аппаратом CLM для синхронизации программ.

03Конвейерная система с двойным штабелем

Система двойного штабеля автоматически классифицирует, складывает и укладывает белье по размеру, сокращая время ручной сортировки и повышая эффективность.

Система штабелирования фальцевальной машины CLM имеет стандартную конфигурацию. При использовании штабелирующей машины оператору не нужно часто нагибаться, что предотвращает усталость и повышает эффективность работы. Количество укладываемых предметов может быть задано вручную.

Конвейер для штабелирования использует не приводящуюся в действие конструкцию роликов, поэтому даже если оператор на время отлучится, засорение ткани не произойдет.

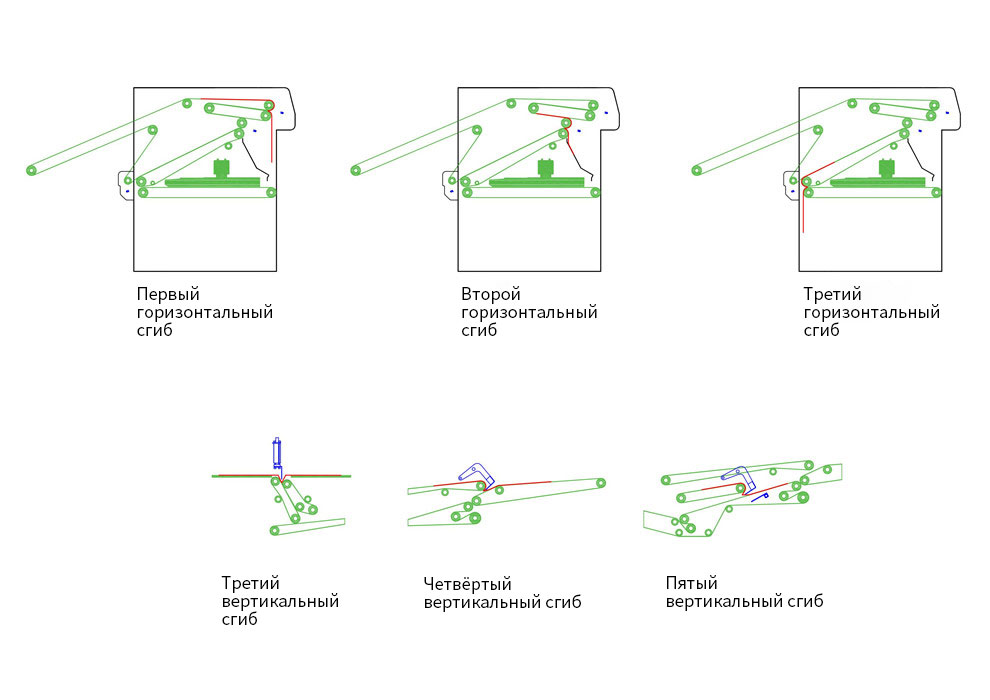

04Боковое складывание

Быстрая фальцевальная машина CLM предлагает как 2, так и 3 боковых фальца, с максимальным поперечным размером фальца 3300 мм.

При боковом фальцевании используется конструкция с воздушными лопастями, позволяющая регулировать время обдува в зависимости от толщины и веса ткани для обеспечения качества сгиба.

Каждая боковая складка оснащена устройством отвода воздуха, которое предотвращает чрезмерное статическое электричество, увеличивающее процент брака, а также предотвращает запутывание белья в длинном валу, что может привести к поломке складки.

17-single-double-lane-double-stack-folder (1)

17-single-double-lane-double-stack-folder (2)

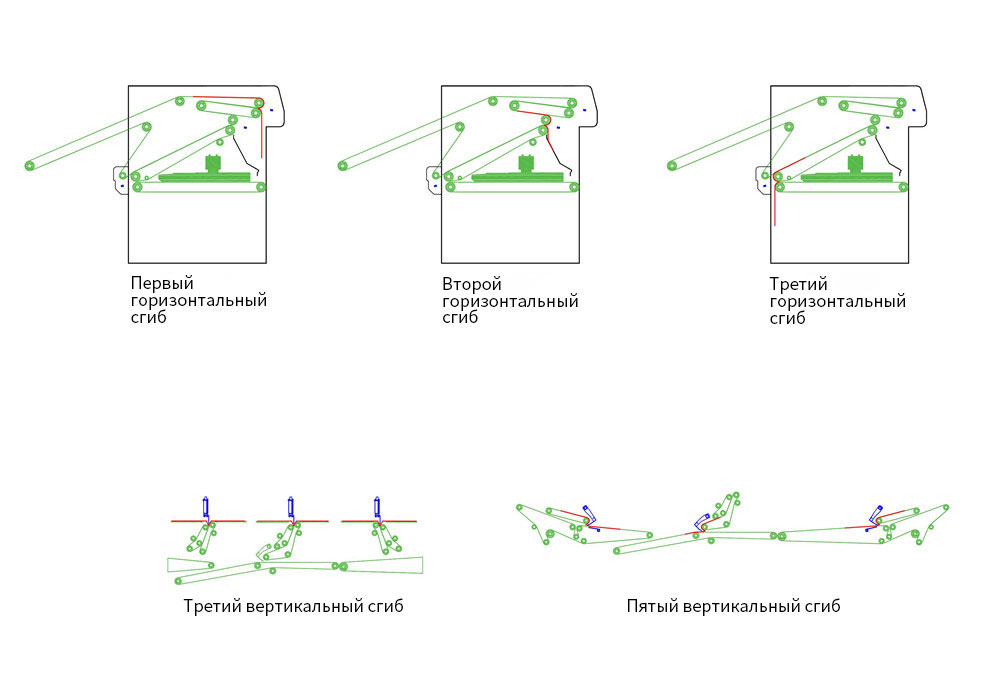

05Складывание крестом

Обновленная версия быстрой фальцевальной машины CLM имеет 3 поперечных фальца, каждый из которых имеет структуру ножевого фальца для обеспечения аккуратной и качественной фальцовки.

Каждая поперечная складка приводится в движение независимым двигателем, что обеспечивает точность складывания.

Первая поперечная складка имеет два прижимных ролика. Один из роликов оснащен цилиндрами с обеих сторон. Если белье застревает в сгибе, два прижимных ролика автоматически расходятся, позволяя легко извлечь застрявшее белье.

Single (Double)-Lane Double-stack Folder (4)

Между роликами в каждой поперечной складке имеется достаточное пространство, что позволяет беспрепятственно пропускать более толстое белье.

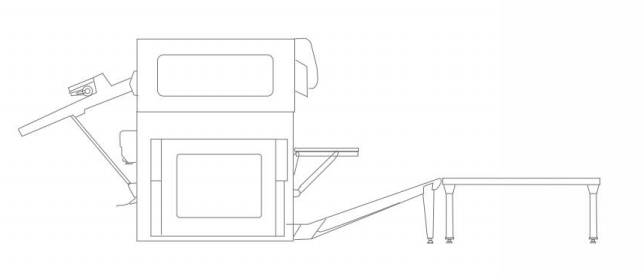

06Устойчивая структура

Рамная конструкция быстрой фальцевальной машины CLM полностью сварена, а каждый длинный вал точно обработан.

Максимальная скорость фальцовки может достигать 60 метров в минуту, а машина способна складывать до 1200 листов в час.

Все электрические, пневматические, подшипниковые и моторные компоненты импортируются из Японии и Европы.

17-single-double-lane-double-stack-folder-3

07Технические параметры

Модель	Однополосный двухштабелер		Двухполосный двухштабелер
	S6-3300-VI60-2S		ZD-3500-2L2S		ZD-4000-2L2S		Примечания
Максимальная ширина складывания (мм)	Однополосный вариант	1100-3300	Однополосный вариант	1100-3500	Однополосный вариант	1100-4000	Для простыней и пододеяльников
			Двухполосный вариант	1100-1700	Двухполосный вариант	1100-1950
	Четырехполосный вариант	350-700	Четырехполосный вариант	350-700	Четырехполосный вариант	350-700	2 сложения для наволочек
Количество штабелей (шт)	1-20		1-20		1-20		Для простыней и пододеяльников
Вместимость наволочек (шт.)	1-4		1-4		1-4		Для наволочек
Максимальная скорость конвейера (м/мин)	60		60		60
Давление воздуха (МПа)	0.5-0.7		0.5-0.7		0.5-0.7
Расход сжатого воздуха (л/мин)	450		450		450
Напряжение（V/HZ）	380/50		380/50		380/50		3 фазы
Мощность（КВт）	3.7		7.2		7.2		Штабелер в комплекте

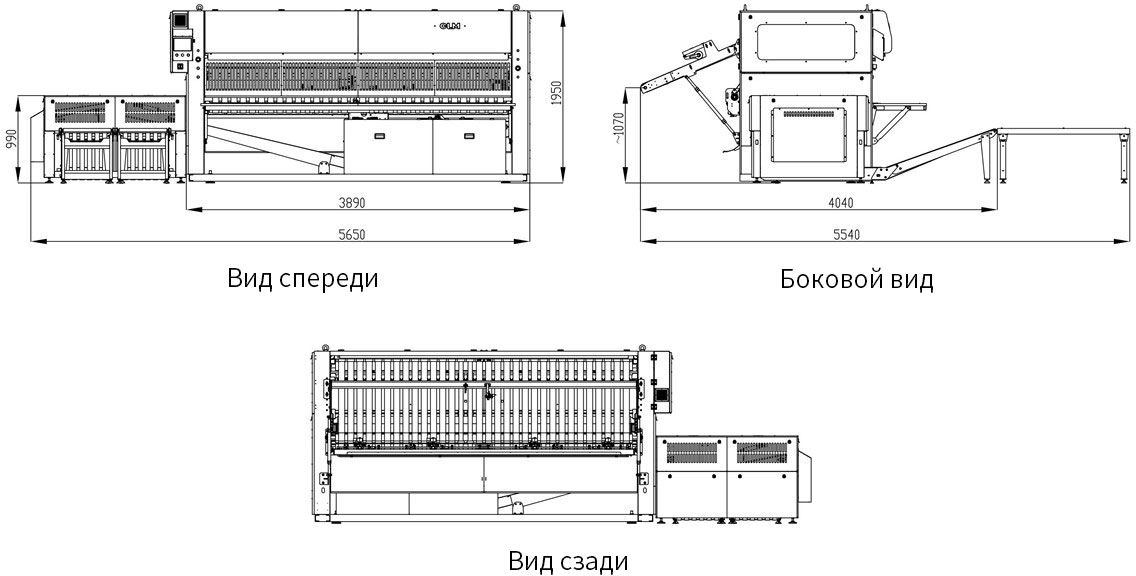

Размер (мм)	5650×5540×1950		6270×5540×1950		6790×5540×1950		Штабелер в комплекте
ШДГ	3600		4000		4550		Штабелер в комплекте
