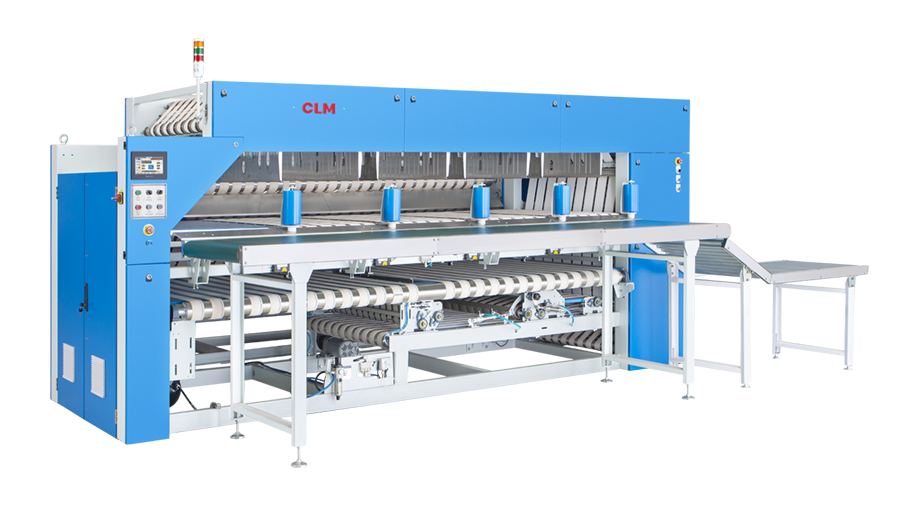

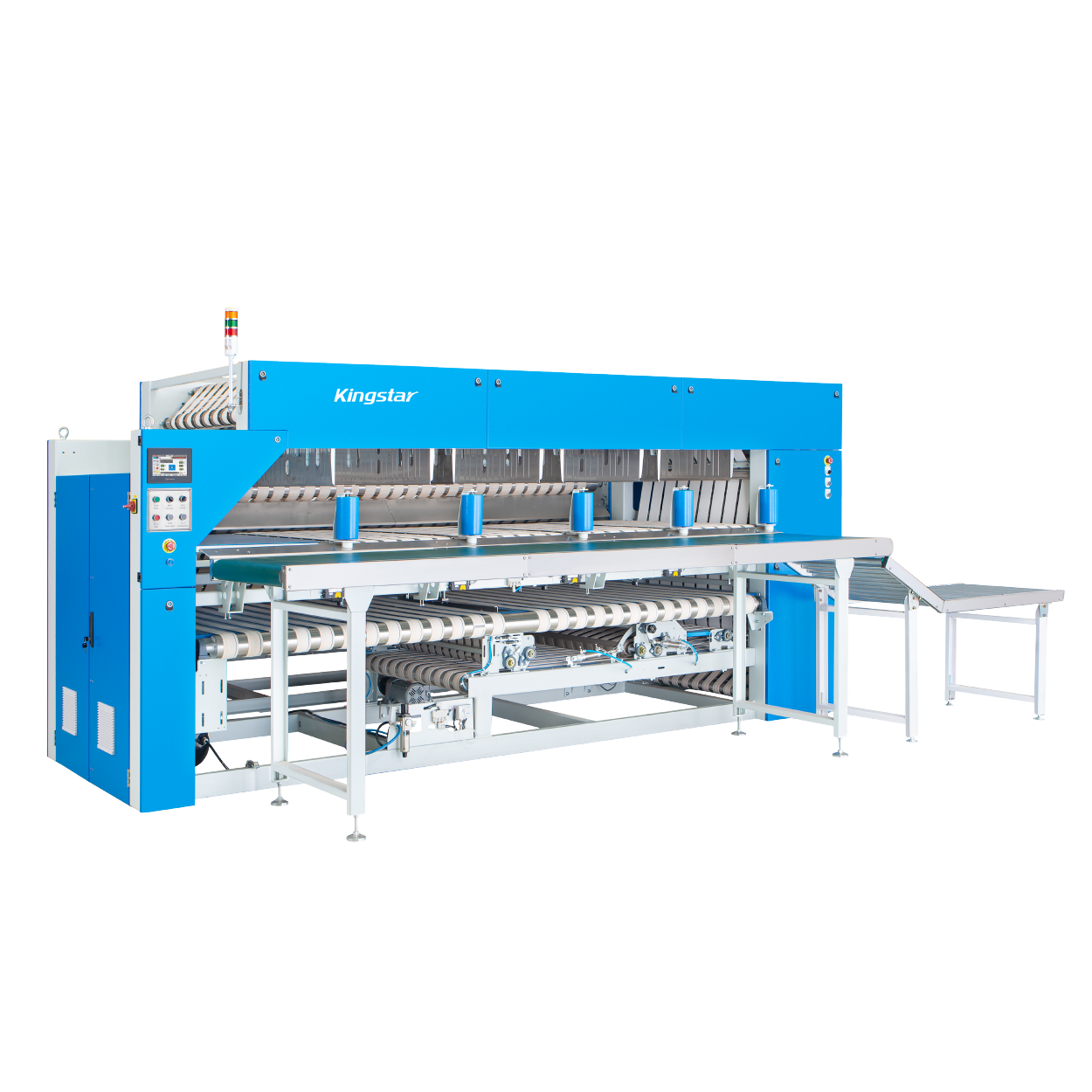

Папка с автоматической сортировкой

01описание продукции

Высокая скорость - до 60 метров в минуту

Бесперебойная работа - низкий процент отбраковки складок, крайне низкая вероятность засорения белья, даже если оно засорилось, его можно устранить в течение 2 минут

Хорошая стабильность - хорошая жесткость всей машины, высокая точность деталей трансмиссии, все детали оснащены деталями европейского, американского и японского бренда.

Экономия труда - автоматическая классификация и укладка постельного белья и одеял, экономия труда и снижение трудоемкости.

02Система управления

Автоматическая сортировочная папка CLM использует систему управления Mitsubishi PLC, которая обеспечивает более высокую точность управления складыванием, а 7-дюймовый красочный сенсорный экран очень прост в доступе с 20 видами программ складывания и может хранить более 100 данных о клиентах.

Система управления CLM становится все более и более зрелой благодаря постоянному обновлению программного обеспечения, HMI очень прост в доступе и поддерживает 8 различных языков в то же время.

Система управления CLM с дистанционным управлением и устранением неполадок, обновление программного обеспечения через сеть (только для одной машины).

Благодаря программной связи автоматическая сортировочная папка CLM может совмещать работу с питателем и гладильной машиной CLM.

03Система штабелирования и транспортировки

Папка CLM автоматически сортирует 5 различных размеров и типов белья. Таким образом, для упаковки и погрузки требуется только один рабочий, даже если гладильная линия работает на высокой скорости.

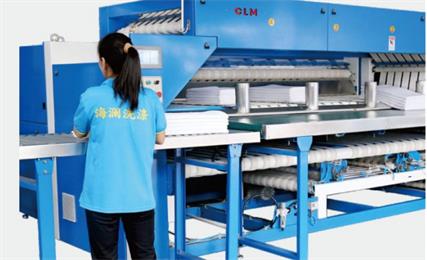

Автоматическая сортировочная папка оснащена ленточным конвейером, поэтому отсортированное и сложенное в стопку белье может быть напрямую передано работнику, готовому к упаковке, что снижает интенсивность работы и повышает эффективность.

Точность укладки благодаря регулировке времени действия и узла пневмоцилиндра.

04Боковое сложение

Автоматическая сортировочная машина CLM обеспечивает 2 боковых сгиба, а максимальная ширина длинного сгиба составляет 3300 мм.

Независимо от толщины и жесткости белья, сортировочная машина CLM также может складывать его с высоким качеством, так как для длинного сложения мы используем механический нож.

Специальный дизайн структуры механического ножа, который может реализовать два боковых сгиба в одном действии, так что предотвратить статическое электричество в то время как повышение эффективности.

05Крестообразная складка

Автоматическая сортировочная машина CLM имеет конструкцию трех поперечных сгибов, максимальный размер поперечного сгиба составляет 3600 мм, поэтому даже самые большие листы могут быть сложены очень гладко.

Все три поперечные складки принимают дизайн механического ножа, который приносит аккуратное складывание с высоким качеством.

Для третьей поперечной складки мы разработали два воздушных цилиндра с обеих сторон одного ролика, так что два ролика могут автоматически отделяться друг от друга, когда белье было заблокировано здесь, так что это может быть легко выбрать заблокированное белье из.

Открытая конструкция четвертой и пятой поперечных складок облегчает проверку и устранение неисправностей.

06Устойчивая структура

Автоматическая сортировочная машина CLM использует общую сварку для структуры корпуса, каждый из длинных роликов был обработан с высокой точностью.

Максимальная скорость складывания 60M/мин, для постельного белья максимальное количество складывания составляет 1200Pcs/час.

Все электрические и пневматические компоненты, подшипники и двигатели импортируются из Японии и Европы.

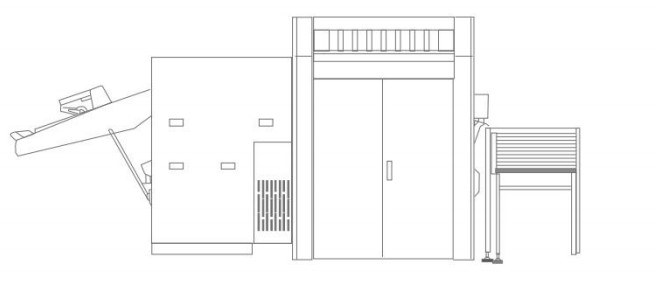

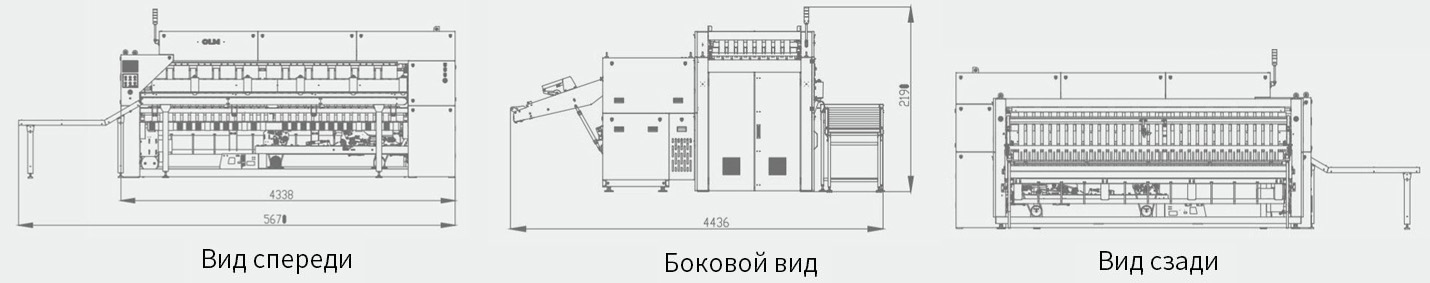

072D-вид

08Технические параметры

Модель	FZD-3300V-4S/5S		Ремарка
Максимальная ширина складывания(мм)	Одноканал	1100-3300	Простыни, пододеяльники

Количество сортировочных	4/5		Простыни, пододеяльники
Количество штабелирования (шт.)	1-10		Простыни, пододеяльники
Макс. скорость конвейера (м/мин)	60
Давление воздуха (МПа)	0.5-0.7
Расход сжатого воздуха (л/мин)	450
Напряжение (В/Гц)	380/50		3-фазное
Подключаемая мощность (кВт)	3.7		Включая штабелеукладчик
Габариты (Ш×Г×В), мм	5670×4436×2190		4 штабелеукладчика
Габариты (Ш×Г×В), мм	5670×4436×2190		5 штабелеукладчиков
Вес (кг)	4200/4300		4/5 штабелеукладчиков
