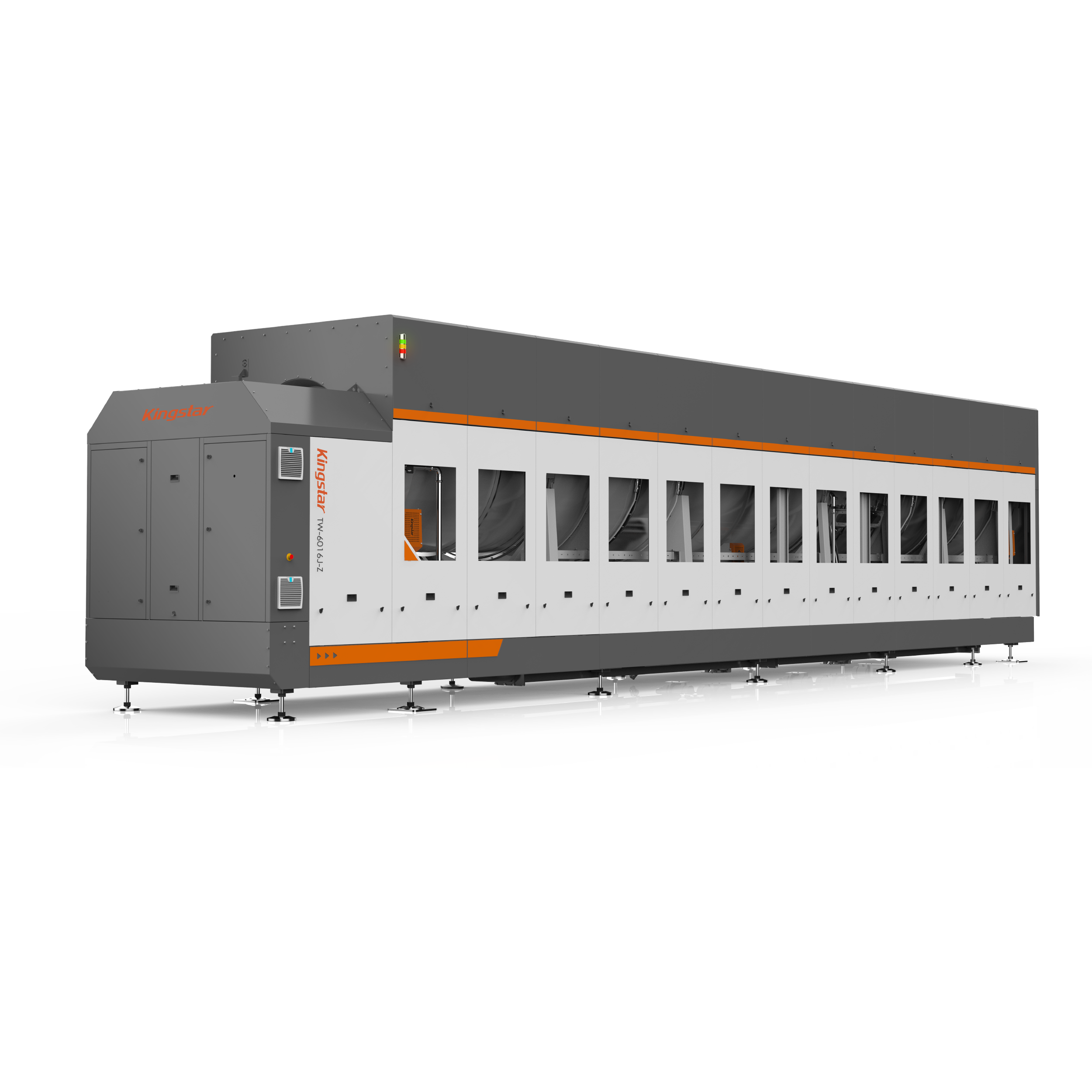

Вымойте главного дракона

01Прочная и долговечная конструкция

Главная внутренняя трубка дракона

✔ основная внутренняя труба дракона изготовлена из высококачественной нержавеющей стали 304 толщиной 4 мм, что толще, чем у других брендов в Китае, Европе и Америке, и она прочнее и долговечнее, чем у других.

✔ 20-миллиметровые фланцы из нержавеющей стали используются между внутренней трубой и внутренней трубой, которая имеет высокую прочность и хорошую жесткость, и не будет деформироваться, даже если она вращается в течение длительного времени с высокой частотой.

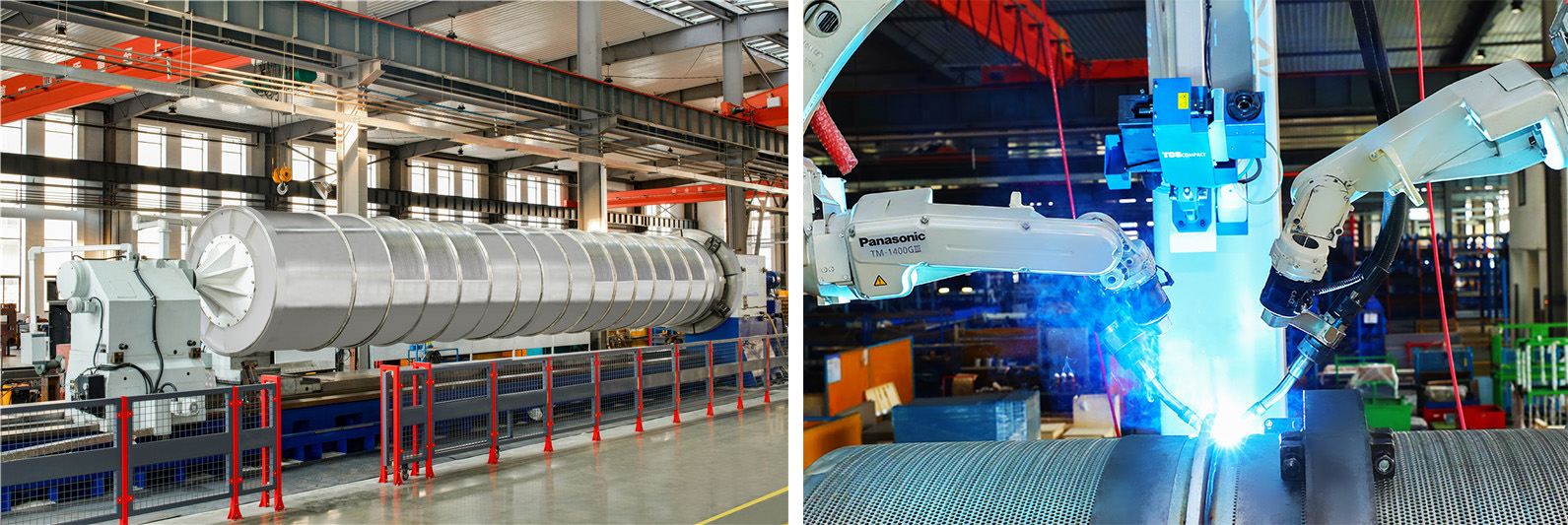

✔ сварка внутреннего цилиндра завершена сварочным роботом, сварочный шов красивый и прочный, поверхность гладкая и чистая, и не повредит ткань.

✔ после того, как внутренний цилиндр и внутренний цилиндр соединены сваркой, он точно обрабатывается на токарном станке с ЧПУ, и линейное биение внутреннего цилиндра всего стирального дракона контролируется на 5~10 нитей, а уплотнительная поверхность обрабатывается по технологии тонкой шлифовки, так что главный стиральный дракон имеет хорошее свойство уплотнения, что эффективно обеспечивает отсутствие утечки воды, продлевает срок службы уплотнительного кольца, а шум при работе низкий и плавный.

✔ главный стиральный дракон принимает нижний дизайн структуры передачи, который не легко заблокировать и повредить ткань.

Основная структура рамы дракона

✔ основание изготовлено из стальной двутавровой балки 200*200 мм, сверхпрочная конструкция с высокой прочностью для обеспечения отсутствия деформации во время длительной работы и перемещения.

✔ учитывая высокую температуру и влажность окружающей среды, а также влияние химических агентов в моечном цехе, все поверхности нижней рамы главного дракона обработаны горячим цинкованием с хорошим антикоррозийным эффектом, который может гарантировать отсутствие ржавчины в течение 50 лет.

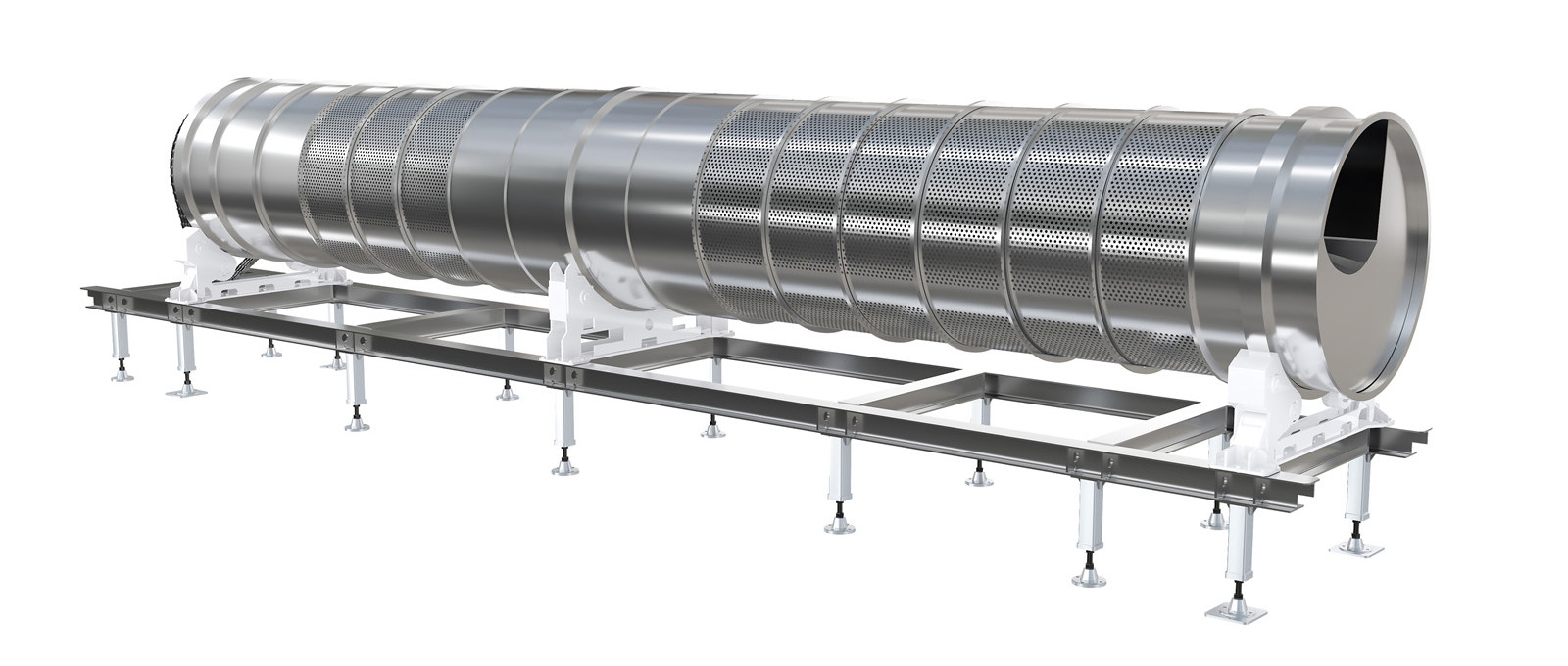

✔ весь внутренний ствол главного дракона разработан с трехточечной структурой поддержки (выше 16 бункеров разработан с трехточечной структурой поддержки, ниже 16 бункеров все разработаны с двухточечной структурой поддержки), что гарантирует, что корпус клетки не будет деформирован, треснут, протечет или даже сломается во время длительного времени и высокой интенсивности работы.

▪Н-образная балка

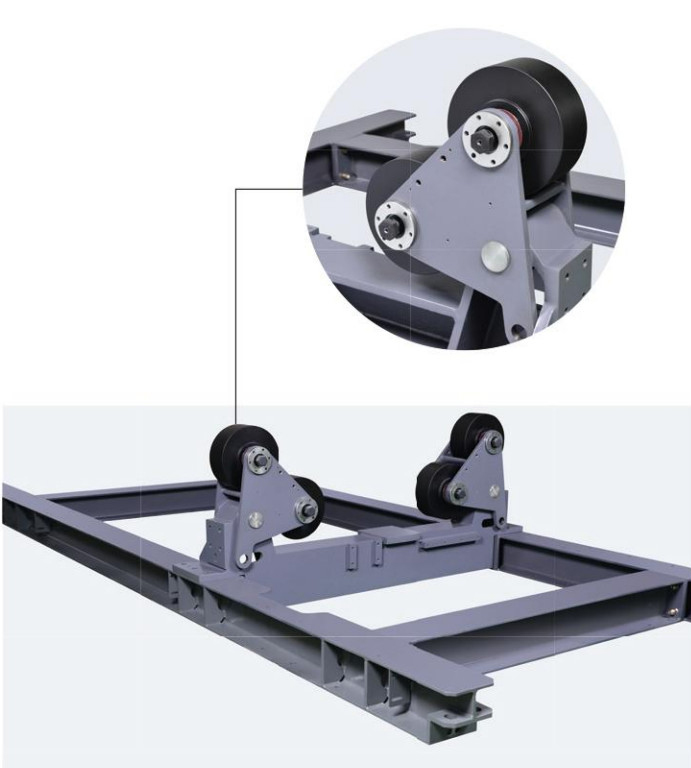

▪трехточечная поддержка

02Более эффективная конструкция

✔ калибр общей водозаборной трубы составляет 2,5 дюйма (DN65), а калибр отдельной водозаборной трубы для каждого бункера - 2 дюйма (DN50), что требует только около 3 кг давления воды для достижения быстрого набора воды.

✔ калибр сливной трубы каждого отдельного контейнера составляет 4 дюйма (114 мм), а общая сливная труба - 5,5 дюйма (140 мм), что позволяет добиться быстрого слива воды и не влияет на время опорожнения контейнера из-за плохого слива, тем самым снижая эффективность работы стирального дракона.

✔ конструкция дренажной щели позволяет одновременно обслуживать все бункеры, а не из-за времени слива и влияния на общую эффективность.

✔ время реверса контролируется в пределах времени цикла, на время цикла не влияет ошибка времени реверса, время цикла является точным.

✔ основная мойка имеет 3 нагревательных бункера, которые могут нагреваться в отдельных бункерах, а время нагрева короткое, что повышает эффективность.

03Конструкция ополаскивателя

✔реальный противоточный дизайн структуры полоскания, используя двойное дно бака противоточного полоскания, вода в переднем баке не может течь в задний бак, эффективно гарантирует эффект полоскания.

✔ основное отделение для стирки в гостиничной стиральной машине дракона состоит из 7~8 отделений, а время основной стирки можно регулировать в пределах 14~16 минут, более длительное время основной стирки эффективно обеспечивает качество стирки.

✔ уникальная запатентованная конструкция системы фильтрации циркулирующей воды может эффективно фильтровать реснички в воде для полоскания и улучшать чистоту воды для полоскания, что не только экономит потребление энергии, но и эффективно обеспечивает качество стирки.

✔ больше бункеров для сохранения тепла, все основные бункеры для промывки и нейтрализации имеют слой сохранения тепла, разница температур между основным бункером для промывки и конечным бункером может контролироваться на уровне 5-10 градусов, что значительно улучшает скорость реакции и эффект химических материалов.

✔ конструкция механической силы, угол поворота может достигать 230 градусов, и он может эффективно поворачиваться 11 раз в минуту.

✔ стиральный дракон рассчитан на 3 бака для воды повторного использования, с отдельным баком для щелочной воды и баком для кислотной воды для хранения различных категорий воды повторного использования, и вода для полоскания и нейтрализации может использоваться независимо и отдельно в соответствии с процессом стирки различных бункеров, что эффективно улучшает степень стирки тканей.

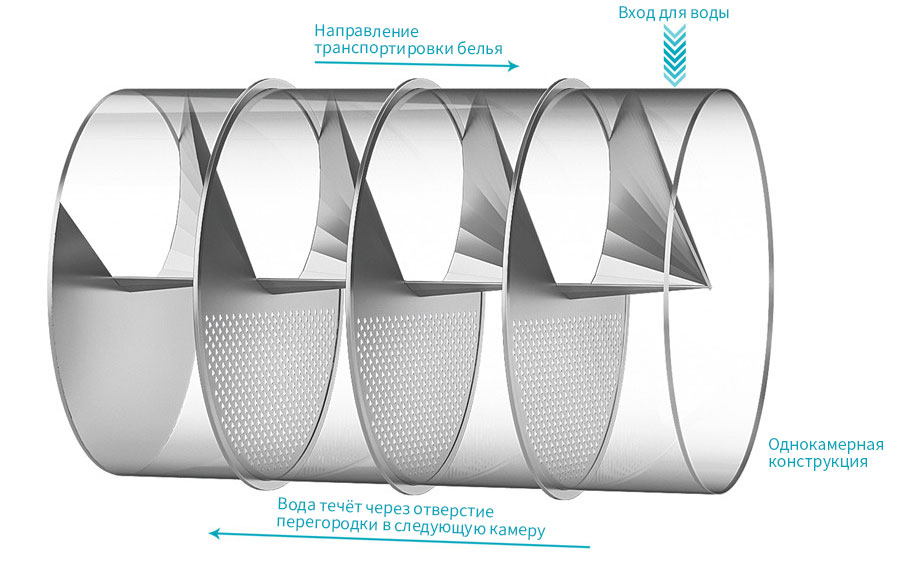

▪структура с одним контейнером

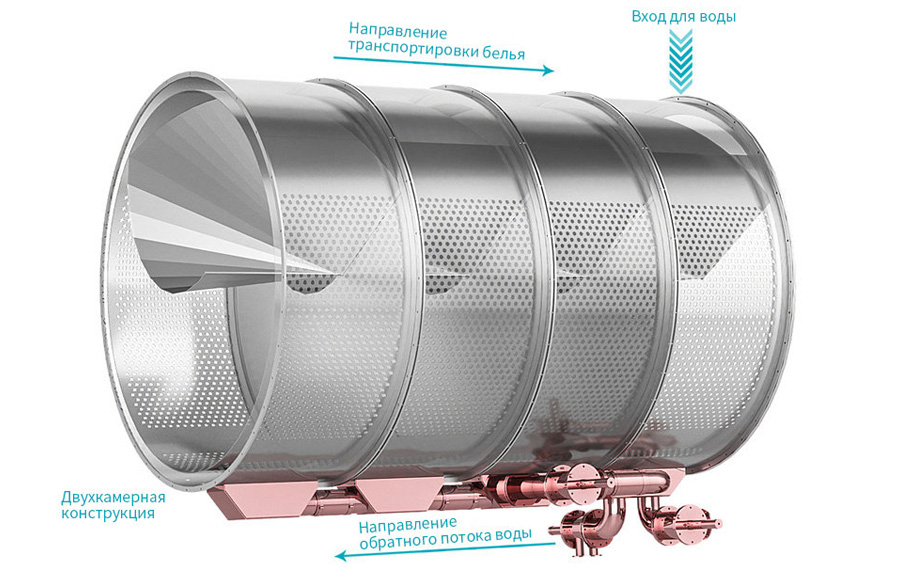

▪двухсекционная конструкция

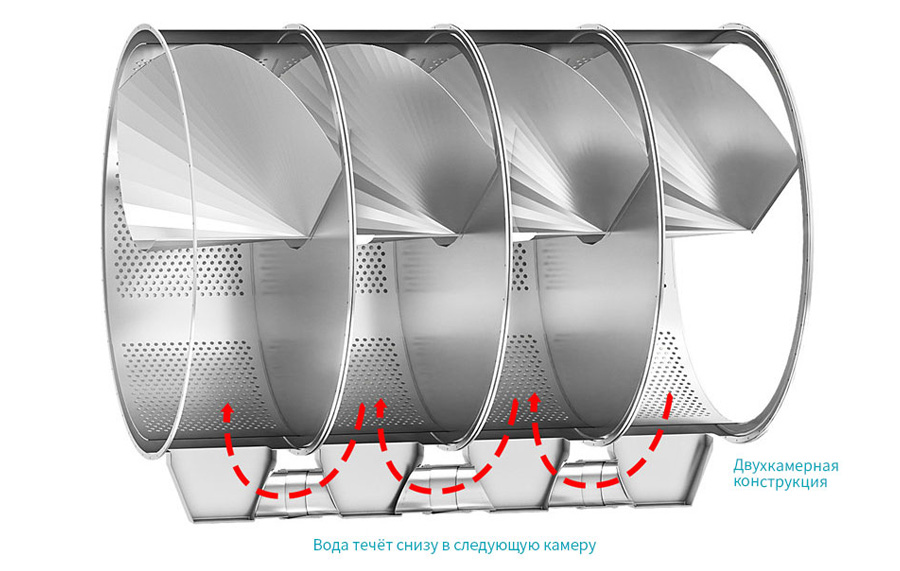

▪двухсекционная конструкция

Преимущества фильтра

100% фильтрация используемой воды и гарантированная регенерация волос, пух собирается отдельно, а фильтры легко чистить и обслуживать.

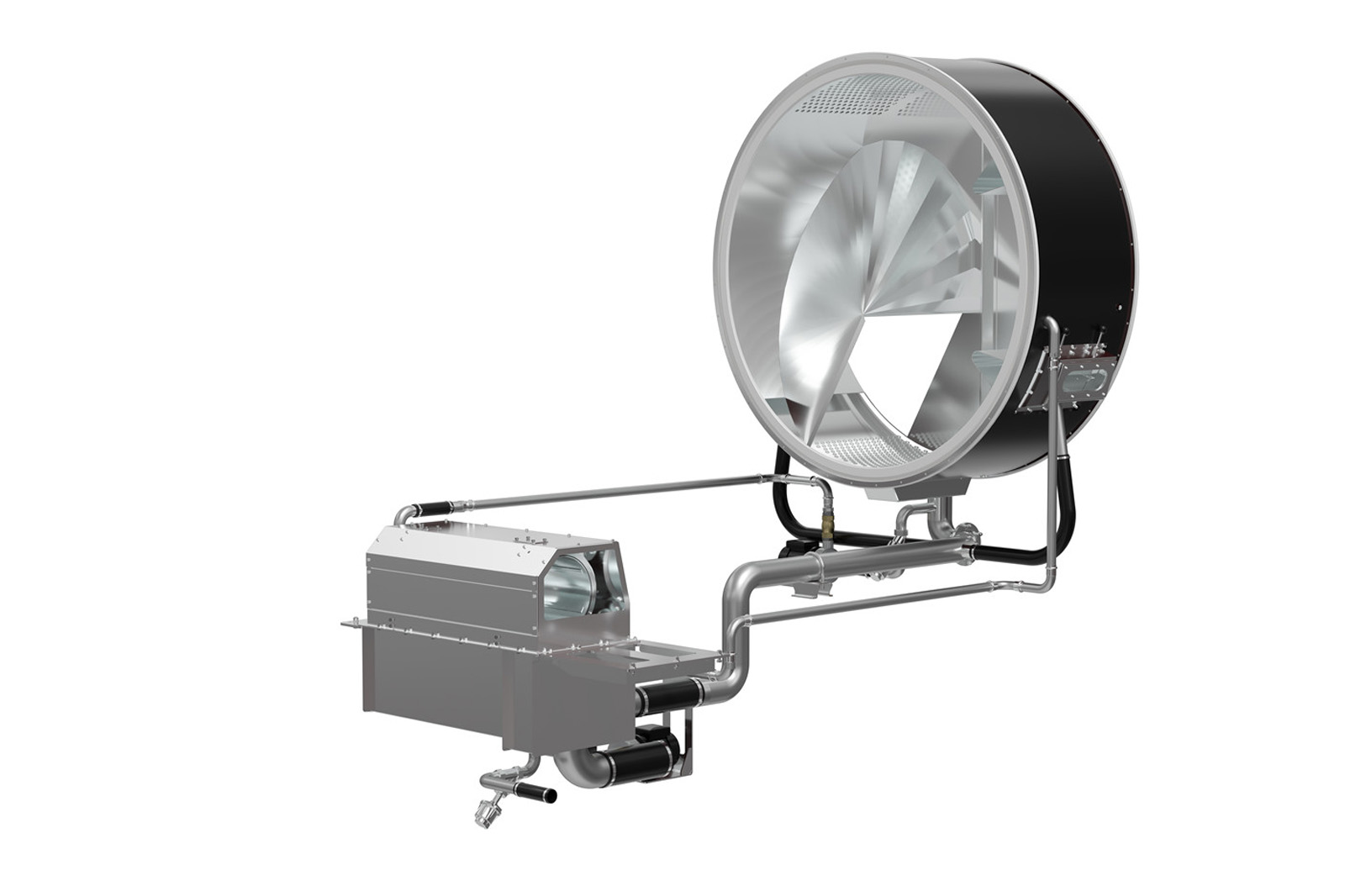

▪система фильтрации

▪Фильтрующие емкости

04Дизайн с низким энергопотреблением

✔ конструкция системы фильтрации циркулирующей воды, двойной контейнер для полоскания против течения, через трубопровод снаружи контейнера для установки регулирующих клапанов, каждый раз только самая грязная вода для полоскания сбрасывается, эффективно сокращая количество воды, расход воды на килограмм обработанной ткани обычно контролируется на уровне около 4,7-5,5 килограммов воды.

✔ конструкция трубопровода горячей воды, может быть непосредственно дополнена горячей водой для основной стирки и нейтрализации стирки, уменьшая потребление пара.

✔ конструкция с большим сохранением тепла, уменьшает потерю температуры, снижает потребление пара и в то же время обеспечивает белизну ткани при стирке.

✔ интеллектуальная конструкция системы взвешивания позволяет автоматически регулировать расход воды и дозировку химикатов в зависимости от веса загруженных тканей.

05Конфигурации и модели

Конфигурация главного дракона Wash	Стандарты		Профессионал			интеллектуальное облако
Конфигурация главного дракона Wash	60 кг	80 кг		60 кг	80 кг	60 кг	80 кг
Сверхпрочная конструкция, 200-миллиметровые двутавровые балки, горячая оцинковка.	▪	▪		▪	▪	▪	▪
Двухточечная конструкция опорной рамы	▪	▪		▪	▪	▪	▪
3-точечная опора, самобалансирующаяся конструкция опорной рамы (16 бункеров и более)	▪	▪		▪	▪	▪	▪
Система управления Mitsubishi PLC	▪	▪		▪	▪	▪	▪
Редуктор главного привода - немецкая марка SEW.	▪	▪		▪	▪	▪	▪
Конструкция дренажного бака из нержавеющей стали 300×300	▪	▪		▪	▪	▪	▪
Единый входной трубопровод холодной воды	▪	▪		▪	▪	▪	▪
Конструкция трубопровода кнопки давления из нержавеющей стали	▪	▪		▪	▪	▪	▪
Простое устройство фильтрации волос	▪	▪		▪	▪	▪	▪
Полностью автоматическая система фильтрации волос	▪	▪		▪	▪	▪	▪
Одно впускное отверстие и однорядная структура ополаскивания	▪	▪		▪	▪	▪	▪
Бункер для ополаскивания представляет собой один бункер, перфорированная перегородка противоточной структуры ополаскивания	▪	▪		▪	▪	▪	▪
Отделение для промывки 4 отсека - все отсеки двойные с противоточной структурой промывки.	▪	▪		▪	▪	▪	▪
Все уплотнения отсеков изготовлены в Китае.	▪	▪		▪	▪	▪	▪
Все уплотнения отсеков импортируются из Германии.	▪	▪		▪	▪	▪	▪
Все электрические компоненты являются отечественными известными брендами	▪	▪		▪	▪	▪	▪

06Технические параметры

Название	TW-6016J-B	TW-6016J-Z	TW-8014J-Z	TW-6013J-Z	TW-6012J-Z	TW-6010J-Z	TW-6008J-Z
Количество бункеров	16	16	14	13	12	10	8
Номинальная производительность мойки на бункер (кг)	60	60	80	60	60	60	60
Диаметр впускной трубы	DN65	DN65	DN65	DN65	DN65	DN65	DN65
Давление на входе (бар)	2.5~4	2.5~4	2.5~4	2.5~4	2.5~4	2.5~4	2.5~4
Диаметр входной трубы для пара	DN50	DN50&DN25	DN50&DN25	DN50&DN25	DN50&DN25	DN50	DN50&DN25
Давление пара на входе (бар)	4~6	4~6	4~6	4~6	4~6	4~6	4~6
Давление сжатого воздуха на входе (бар)	5~8	5~8	5~8	5~8	5~8	5~8	5~8
Подключаемая мощность (кВт)	36.5	36.5	43.35	28.35	28.35	28.35	28.35
Напряжение (В)	380	380	380	380	380	380	380
Расход воды (кг/кг)	4.7~5.5	4.7~5.5	4.7~5.5	4.7~5.5	4.7~5.5	4.7~5.5	4.7~5.5
Потребление электроэнергии (кВтч/ч)	15	15	16	12	11	10	9
Расход пара (кг/кг)	0.3~0.4	0.3~0.4	0.3~0.4	0.3~0.4	0.3~0.4	0.3~0.4	0.3~0.4
Вес (кг)	16930	17120	17800	14890	14390	13400	12310
Размер машины (В×Ш×Д) мм	3278x 2224x 14000	3278x 2224x 14000	3426x 2360x 14650	3304x 2224x 11820	3304x2224x11183	3200x2224x9871	3200x2245x8500
Холодная вода	DN65	DN65	DN65	DN65	DN65	DN65	DN65
Горячая вода	DN40	DN40	DN40	DN40	DN40	DN40	DN40
Дренаж	DN125	DN125	DN125	DN125	DN125	DN125	DN125
