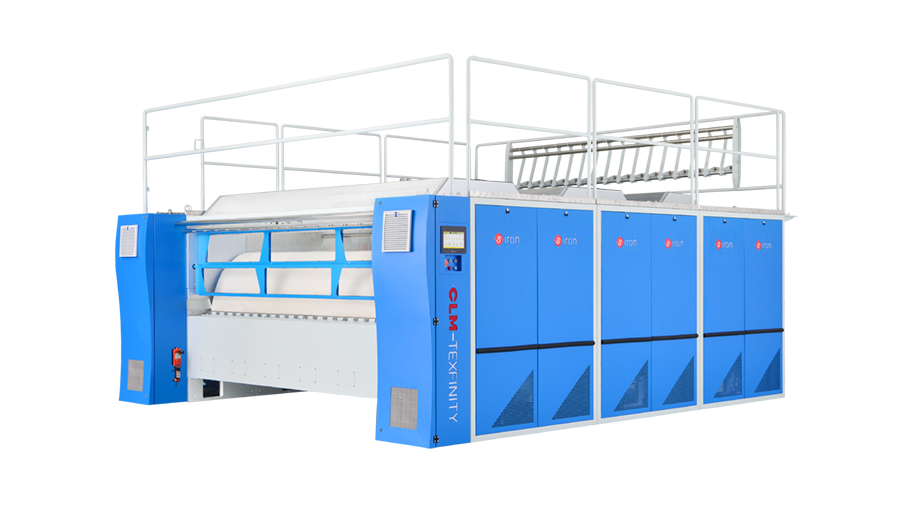

Гладильная машина с паровым нагревом и гибким сундуком

01описание продукции

Разработан европейскими инженерами

Низкое потребление энергии

Высокая эффективность

Простота в обслуживании

Хорошая стабильность

Хорошая плоскостность

02Внедрение ведущих европейских технологий

CLM-TEXFINITY интегрирует технологию европейского бренда «TEXFINITY», которая была внедрена CLM со значительными инвестициями, сочетая восточный и западный опыт. TEXFINITY имеет более чем 30-летний опыт работы в области производства промышленного прачечного оборудования и обладает технологическими преимуществами, полученными при создании прачечного оборудования различного происхождения. Компания имеет центры продаж в 27 странах мира.

CLM-TEXFINITY является лидером в области технологий гладильных ларей. В его стационарном сундуке используется уникальный процесс проектирования, что позволяет создать действительно энергоэффективный сундучный гладильный аппарат с паровым нагревом.

03Эффективная конструкция

CLM-TEXFINITY оснащен мощной модульной системой осушения, причем каждый вал имеет независимый блок осушения. Влага, испаряемая с груди, немедленно удаляется, эффективно повышая теплоотдачу и значительно увеличивая скорость глажения.

04Энергосберегающий дизайн

Внутренняя отделка всех корпусов выполнена с использованием теплоизоляционных плит из алюмината кальция, что позволяет сократить быстрые теплопотери и расход пара, повысить эффективность производства и создать комфортные условия для работы.

Все трубопроводы имеют изоляцию, обеспечивающую безопасность при достижении оптимальных результатов энергосбережения.

Оснащен системой рекуперации тепла, которая эффективно перерабатывает и утилизирует тепловую энергию.

05Дизайн устойчивости

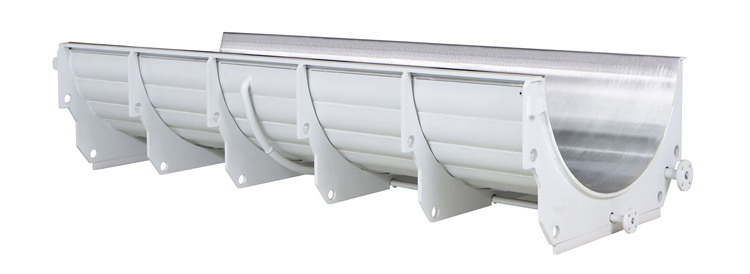

CLM-TEXFINITY разработала гибкий нагревательный элемент, который отличается быстрой теплопередачей, минимальной жесткостью и простотой обслуживания.

Все электрические и пневматические компоненты - оригинальные импортные марки, что обеспечивает более стабильную работу, снижает количество отказов и продлевает срок службы.

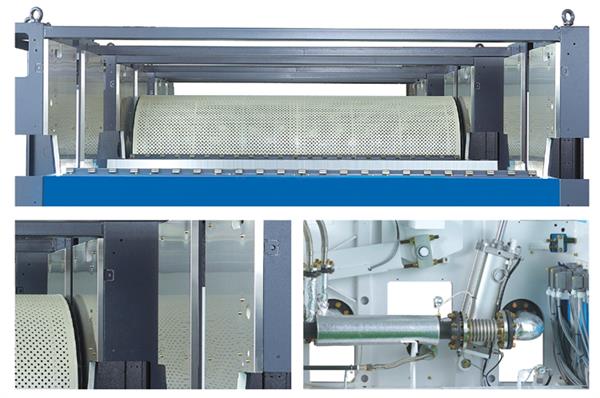

Внутренняя дуговая пластина и дуговая пластина нагревательной камеры изготовлены из листов нержавеющей стали. Толщина внутренней дуговой пластины одинакова, что позволяет равномерно расширяться при нагреве, а изогнутая поверхность обеспечивает высокую эластичность. При надавливании присасывающим роликом внутренняя дуговая пластина хорошо прилегает к присасывающему ролику. Такая конструкция обеспечивает быструю передачу тепла, равномерное расширение, снижение расхода пара и большую энергоэффективность, а поверхность грудной клетки никогда не ржавеет и не требует обслуживания.

06Простая в обслуживании конструкция

В гладильной машине для груди используется независимый двигатель для прямого привода, исключающий использование ремней или других опасных устройств передачи энергии.

Система передачи имеет простую структуру и предлагает преимущества «без регулировки, без обслуживания».

Благодаря отсутствию ремней, звездочек, цепей и смазки прямая передача значительно снижает количество отказов и затраты на обслуживание.

07 Плоскостной дизайн

Настраиваемые до 100 интеллектуальных программ глажения, позволяющих идеально контролировать различные параметры глажения, включая скорость глажения, температуру груди и давление в цилиндре, для удовлетворения различных потребностей в глажении тканей.

Давление глажения можно регулировать по мере необходимости для различных материалов.

В качестве опции предлагается устройство для разглаживания краев, которое включает в себя направление ткани и разглаживание краев на входе в ларь после загрузочной платформы, эффективно устраняя морщины на краях.

Интеллектуальная система управления-PLC-автоматически регулирует давление для лучшего прилегания груди к отсасывающему цилиндру. Она также позволяет быстро переключать температуру ларя при низкой производительности, обеспечивая оптимальное качество глажения.

08Безопасный дизайн

Интеллектуальная система управления Omron-PLC преобразует значения, измеренные температурными датчиками, в показания на дисплее. Она автоматически отключает устройство для защиты оборудования и безопасности персонала в случае потери контроля температуры.

Клавишный переключатель импортного производства используется в основном для управления пультом, переключения между ручной и автоматической функциями, а также оснащен ручным пультом для легкой замены таких компонентов, как пружины, войлок и маленькие направляющие ремни. Замена малого направляющего ремня может быть выполнена одним человеком, что обеспечивает быструю и безопасную работу.

Независимый ПЛК безопасности контролирует всю систему гладильной машины на предмет любых отклонений, обеспечивая обратную связь в реальном времени с управляющим ПЛК. Таким образом, достигается двойное управление контуром безопасности для обеспечения безопасной работы оборудования.

Steam Heating flexible chest Ironer (10)

Steam Heating flexible chest Ironer (11)

09Технические параметры

Параметр		1-ящик CYP-3300Z-1200IG	2-ящик CYP-3300Z-1200IIG	3-ящик CYP-3300Z-1200IIIG
Мощность привода на платформу		11 кВт/ларь	11 кВт/ларь	11 кВт/ларь
Давление пара		0.6-1 МПа	0.6-1 МПа	0.6-1 МПа
Расход пара		340 кг/ч	660 кг/ч	950 кг/ч
Производительность		250-300 штук/ч	500-600 штук/ч	800-1000 штук/ч
Скорость глажения		5-35 м/мин	5-50 м/мин	5-60 м/мин
Потребление электроэнергии, кВт/ч		13.4	25.6	37.1

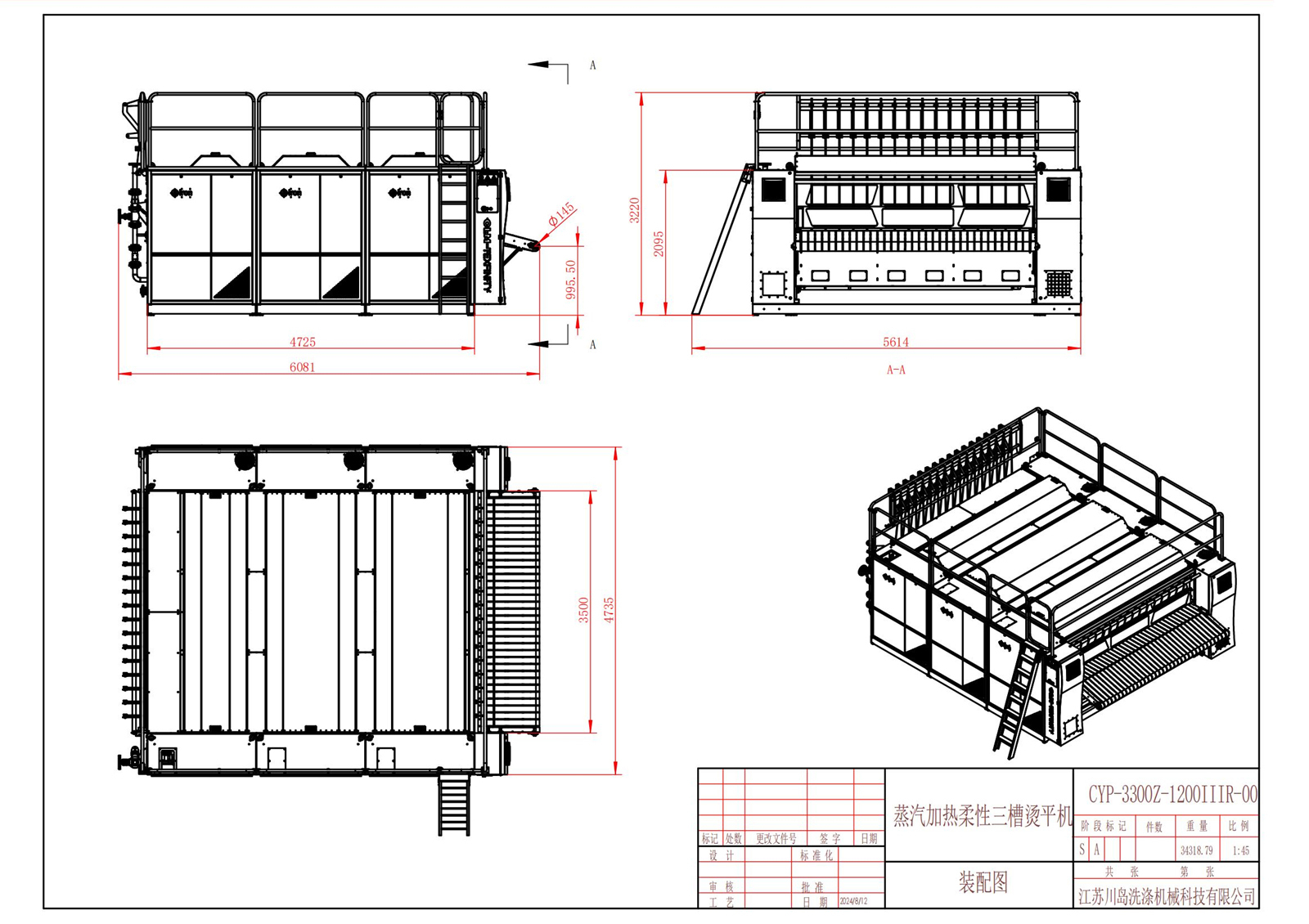

Габариты (Д×Ш×В), мм	3000мм	2505×4435×3220	4080×4435×3220	5655×4435×3220
	3300мм	2505×4735×3220	4080×4735×3220	5655×4735×3220
	3500мм	2505×4935×3220	4080×4935×3220	5655×4935×3220
	4000мм	2505×5435×3220	4080×5435×3220	5655×5435×3220
Вес (кг)	3000мм	4975	9650	14475
	3300мм	5295	11250	16875
	3500мм	5775	11730	17355
	4000мм	6650	13000	19500
