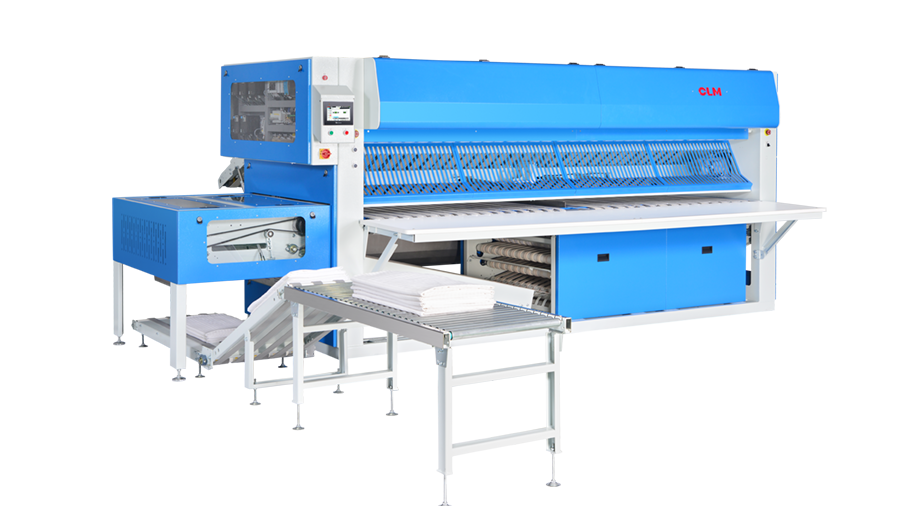

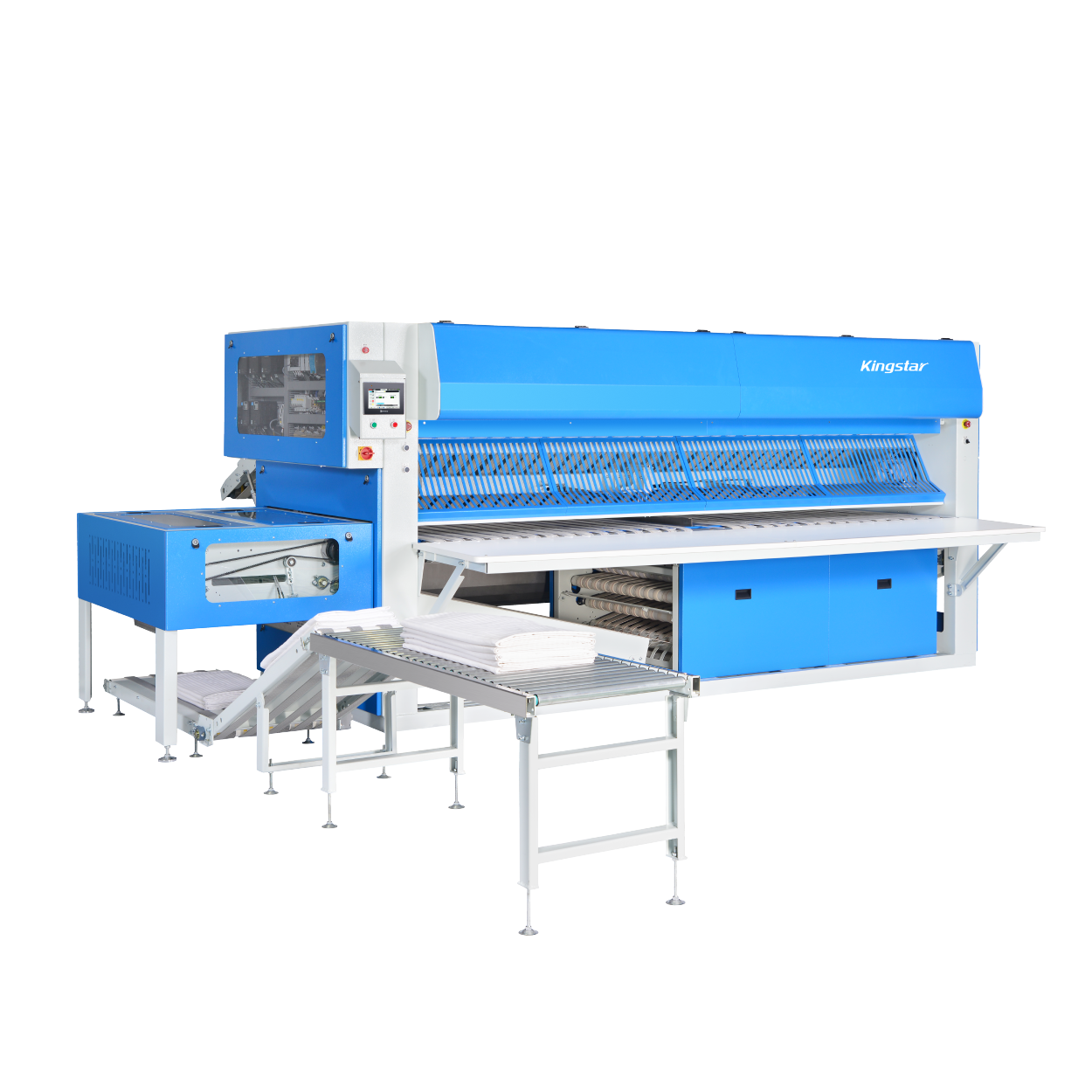

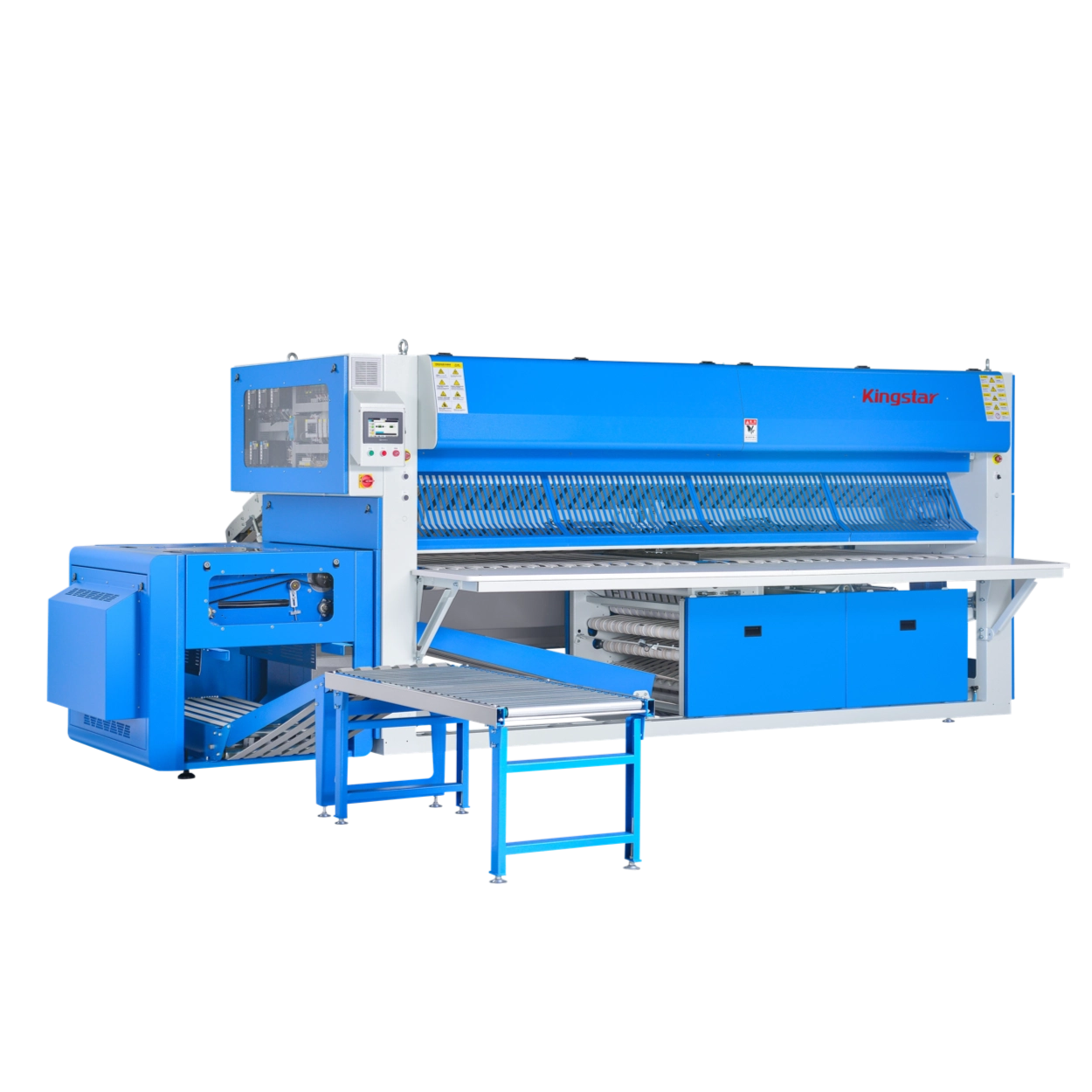

Одноканальная складывающая машина с одной станцией штабелирования

01описание продукции

Высокая скорость - до 60 метров в минуту

Бесперебойная работа - низкий процент отказов при минимальной вероятности засорения льна. Даже в случае засора он может быть устранен в течение 2 минут.

Высокая стабильность - машина имеет хорошую жесткость, точные компоненты трансмиссии, все детали используют европейские, американские и японские бренды.

02Система управления

Точная фальцовка требует точного управления. В фальцовщиках CLM используется система управления Mitsubishi PLC с 7-дюймовым сенсорным экраном, хранящая более 20 программ фальцовки и 100 профилей клиентов.

Система управления CLM постоянно оптимизируется и модернизируется, является зрелой и стабильной, с простым и удобным в эксплуатации интерфейсом, поддерживающим 8 языков.

Кроме того, система оснащена такими интернет-функциями, как дистанционная диагностика неисправностей, устранение неполадок и обновление программ (опционально для автономной фальцевальной машины).

Быстрая фальцевальная машина CLM может быть связана с разбрасывающим устройством подачи CLM и высокоскоростным гладильным аппаратом для синхронизации операций.

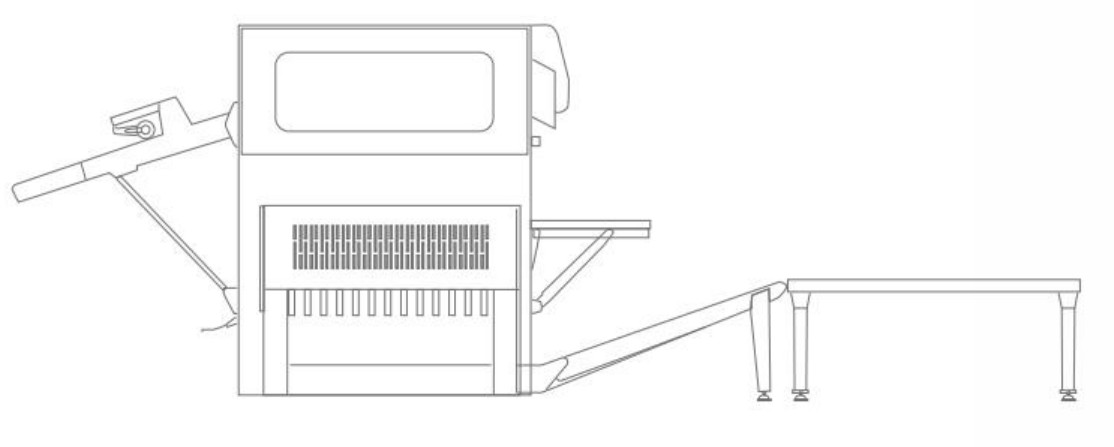

03Система штабелирования и транспортировки

Быстрый фальцовщик CLM поставляется со стандартной системой штабелирования. Оператору не нужно часто наклоняться, что предотвращает усталость и повышает эффективность работы. Количество укладываемых предметов можно настроить.

Конвейер для штабелирования использует не приводящуюся в действие конструкцию роликов, что гарантирует отсутствие засорения белья даже в случае временного отъезда оператора.

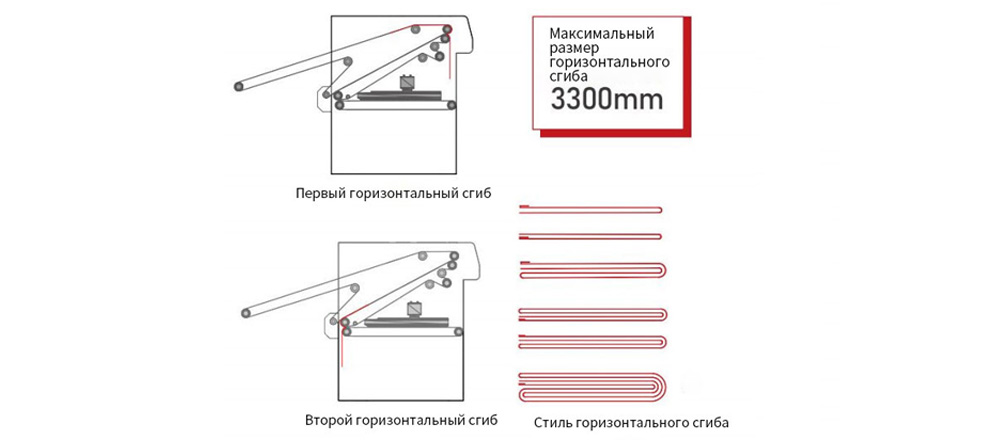

04Боковое складывание

Папка поддерживает два или три боковых сгиба, максимальный размер сгиба составляет 3300 мм.

При боковом фальцевании используется конструкция воздушного ножа, позволяющая регулировать время подачи воздуха в зависимости от толщины и веса белья для обеспечения качества фальцовки.

Каждая боковая фальцовка оснащена устройством зачистки с воздушной продувкой для предотвращения чрезмерной статичности и брака фальцовки, а также для предотвращения запутывания белья в длинных валах.

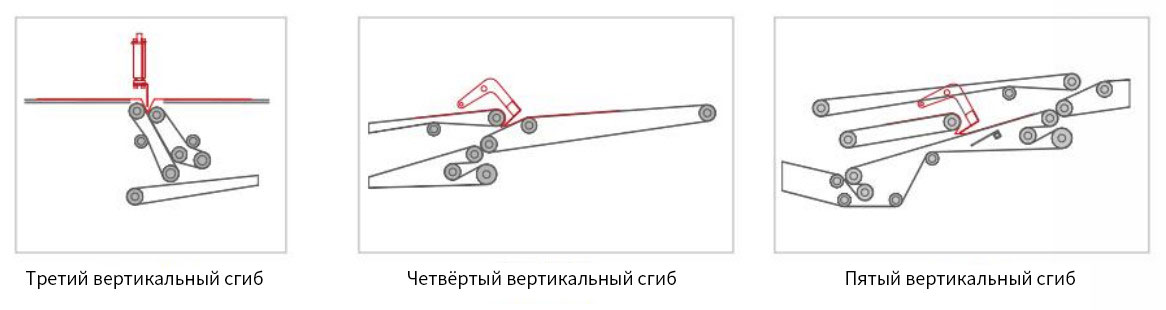

05Складывание крестом

Модернизированная быстрая папка CLM имеет три поперечных фальца, каждый из которых использует ножевую структуру фальцовки, что обеспечивает аккуратное и качественное складывание.

СКаждый поперечный фальц имеет отдельный моторный привод для обеспечения точности фальцовки.

Первая складка включает в себя два прижимных ролика, один из которых имеет цилиндр с обеих сторон. Если белье застревает, ролики автоматически расходятся, облегчая извлечение белья.

Между роликами каждой поперечной складки имеется достаточное пространство, что позволяет толстому белью беспрепятственно проходить через них.

06Устойчивая структура

Рамная конструкция фальцевальной машины CLM полностью сварная, а каждый длинный вал точно обработан.

Максимальная скорость фальцовки достигает 60 метров в минуту, обрабатывая до 1200 листов в час.

Все электрические, пневматические, подшипниковые и моторные компоненты импортируются из Японии и Европы.

07Технические параметры

Параметр	ZD-3300-V60		Примечания
Макс. ширина складывания (мм)	При выборе одноканального режима	1100-3300	Простыни, пододеяльники
Макс. ширина складывания (мм)	При выборе четырехканального режима	350-700	Наволочки, 2 сгиба
Количество штабелирования (шт.)	1-10		Простыни, пододеяльники
Пропускная способность для наволочек (шт.)	1-4		Наволочки
Макс. скорость конвейера (м/мин)	60
Давление воздуха (МПа)	0.5-0.7
Расход сжатого воздуха (л/мин)	450
Напряжение (В/Гц)	380/50		3-фазное
Подключаемая мощность (кВт)	3.55		Включая штабелеукладчик

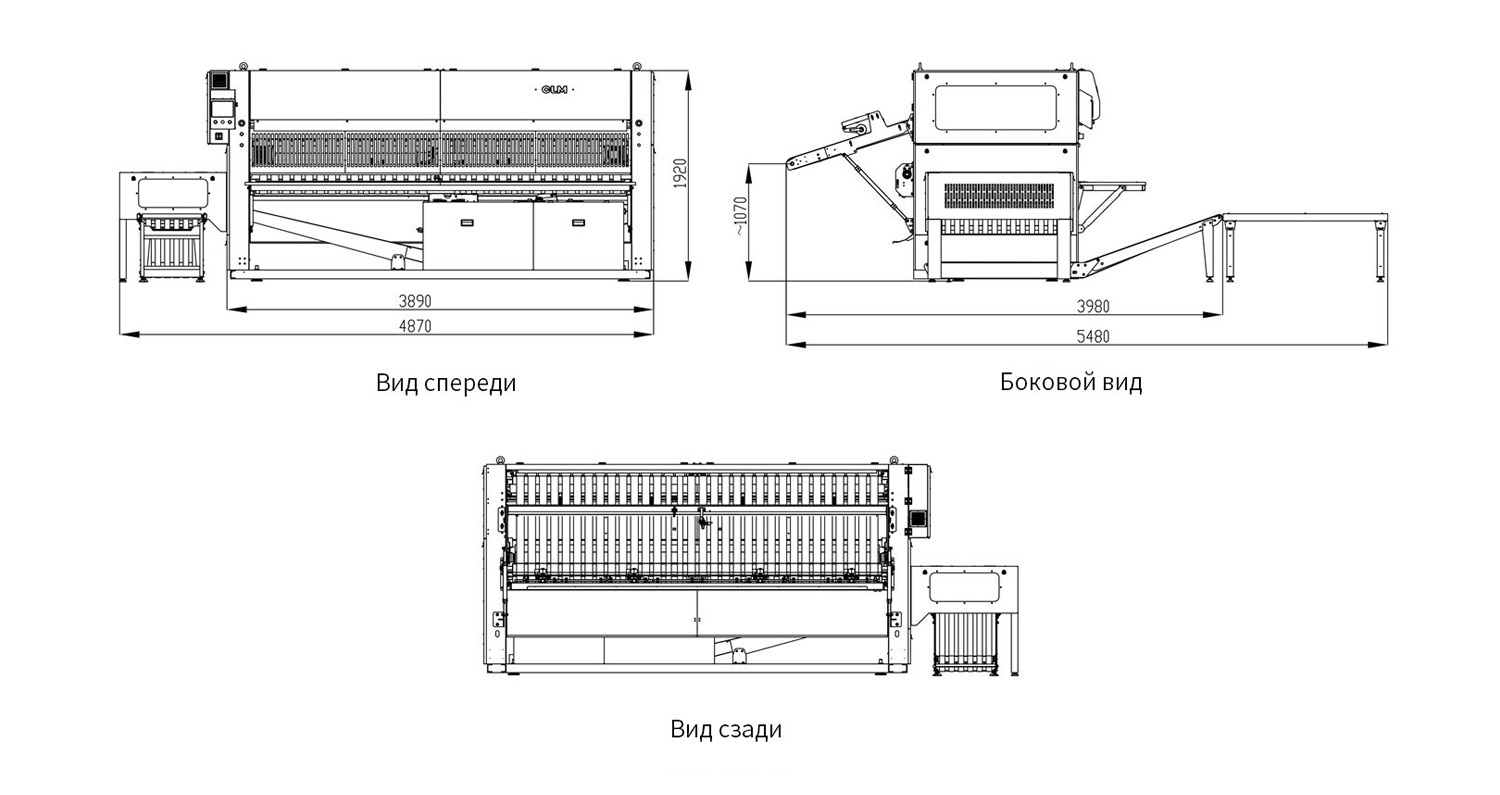

Габариты (Ш×Г×В), мм	4936×5530×1830		Включая штабелеукладчик
Вес (кг)	3000		Включая штабелеукладчик
