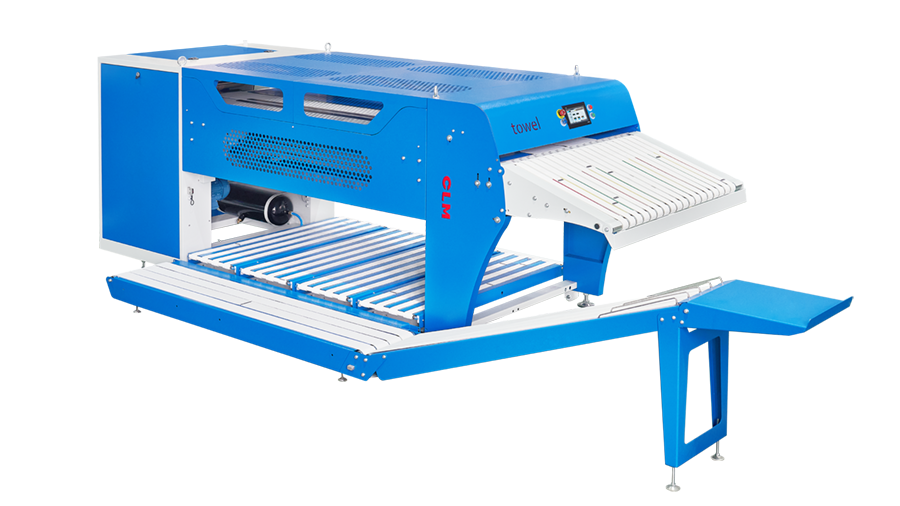

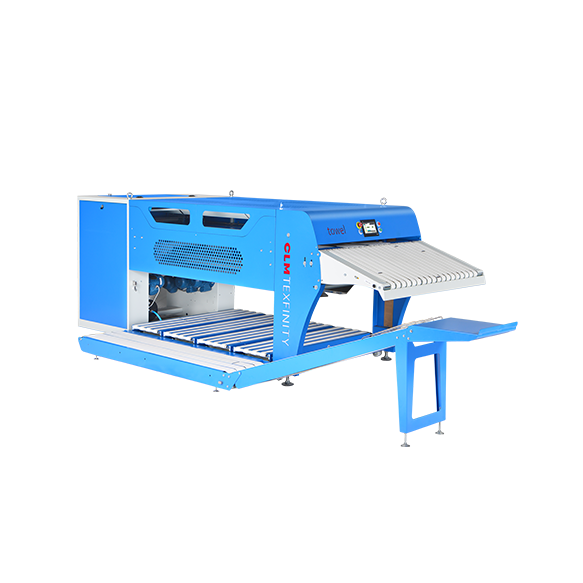

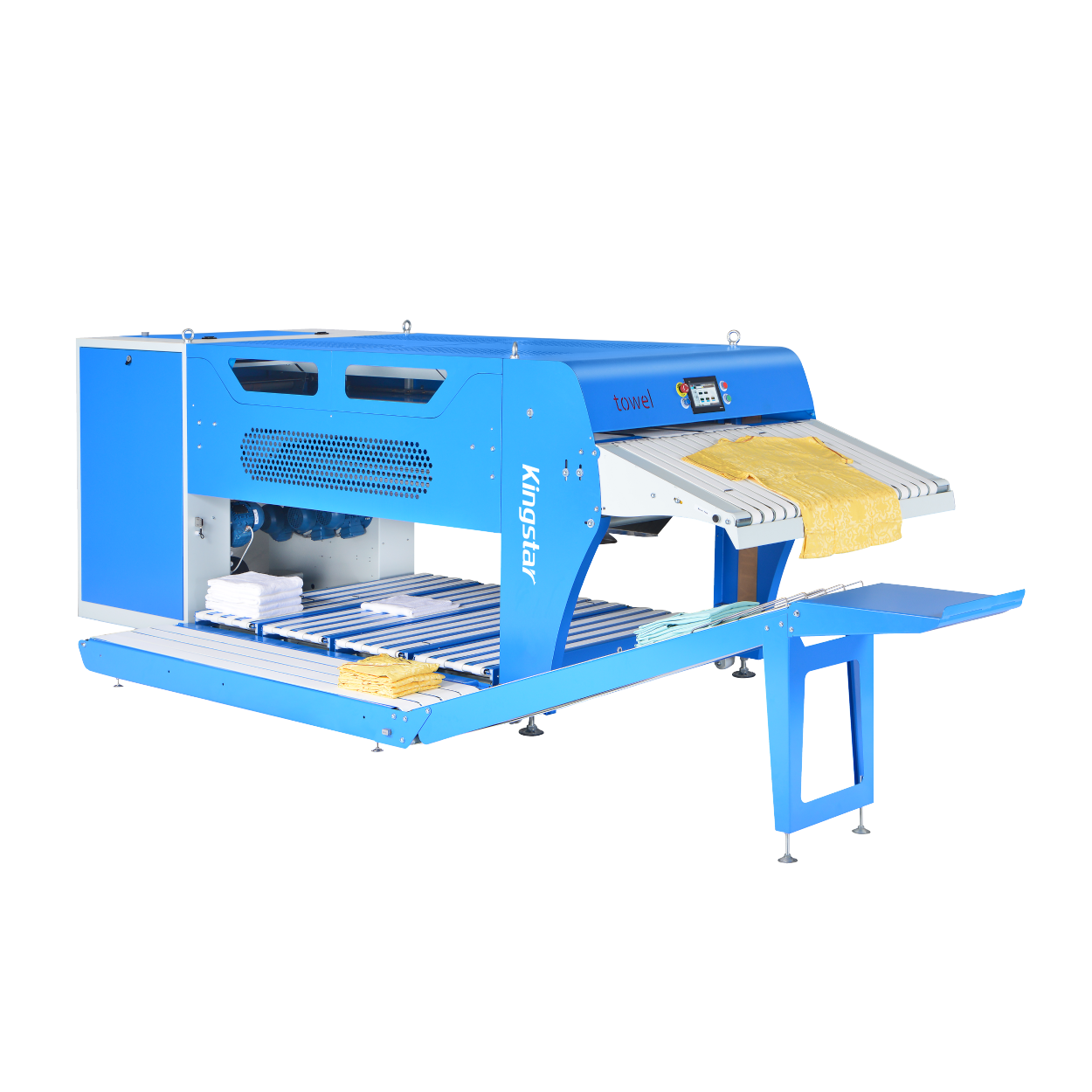

Папка для полотенец CLM-Texfinity с воздушным обдувом

01Технические характеристики

Высота подающей платформы папки для полотенец регулируется, чтобы удовлетворить потребности операторов разного роста. Подающая платформа удлинена, чтобы длинные полотенца лучше впитывали влагу.

По сравнению с аналогичным оборудованием, в S.towel меньше всего движущихся частей, используются все стандартные детали. Кроме того, новый фальцовщик полотенец лучше регулируется при замене приводного ремня.

После складывания полотенец они попадают непосредственно на специальный укладчик, расположенный ниже. Когда штабелер уложит полотенца на определенную высоту, он вытолкнет их на конечный конвейер (входит в комплект поставки). Укладчик можно разместить слева или справа от папки для полотенец, чтобы транспортировать белье к передней или задней части оборудования.

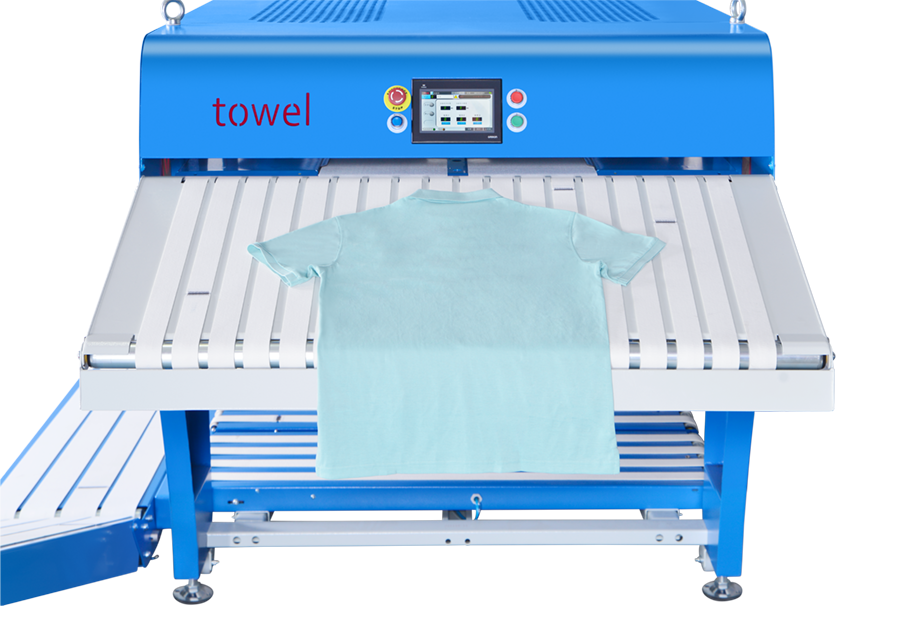

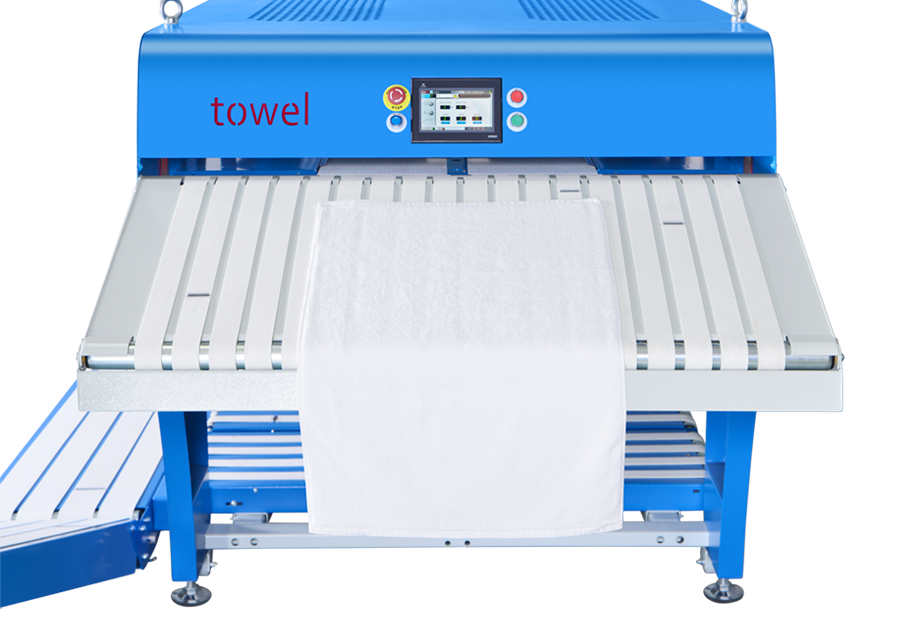

Папка для полотенец S.towel может сортировать и складывать все виды полотенец. Например: простыни, одежда (футболки, ночные рубашки, униформа, больничная одежда и т.д.), мешки для белья и другое высушенное белье, с максимальной длиной складывания до 2400 мм.

Папка для полотенец S.towel может автоматически определять и классифицировать по длине различные типы белья, поэтому нет необходимости сортировать их заранее. Если белье одной и той же длины требует разных способов складывания, папка для полотенец CLM-TEXFINITY может также сортировать его по ширине. Метод сортировки и складывания может также использоваться для точной идентификации полотенец одинаковой длины, но разных цветов с помощью дополнительного устройства распознавания фотоглаза, установленного на подающей платформе, что позволяет различать полотенца по цвету.

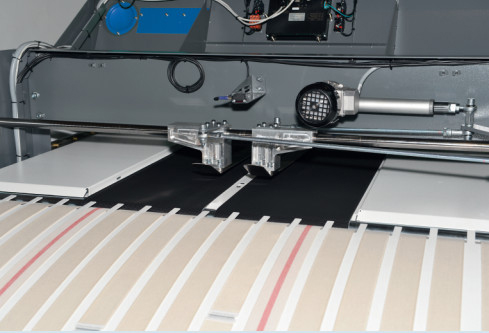

02Как складывают полотенца

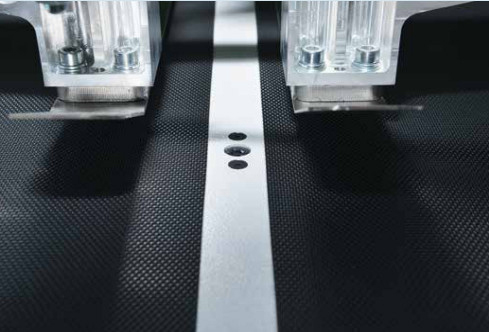

Складывание осуществляется в основном с помощью импульсного воздуха. Перед тем, как белье будет полностью вставлено в первую складку, машина автоматически измеряет длину белья. На основе этого можно выбрать множество схем складывания. Фальцовочная плита автоматически устанавливает белье в правильное положение, а воздушные форсунки фальцовки распыляют воздух для поворота белья на фальцовочной плите. Наибольшая длина первого сгиба может достигать 2400 мм.

Фальцовщик полотенец S.towel оснащен двумя вариантами поперечного сложения. Каждое поперечное сложение осуществляется с помощью реверсивной ленты в сочетании с импульсным обдувом воздухом, что обеспечивает очень точное и плотное поперечное сложение.

Программируя положение складки белья, можно реализовать несколько схем поперечного складывания. Также возможен обходной вариант (складывание без поперечной складки).

03Как складывают полотенца

04Особенности папки для полотенец

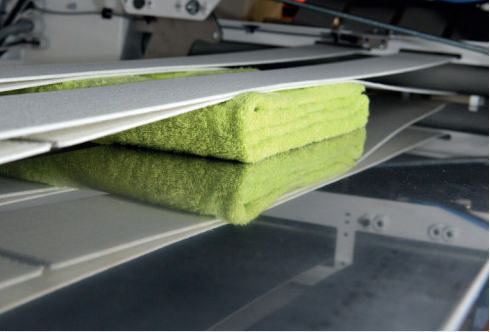

После складывания белье попадает непосредственно на специальный штабелер, который мы предлагаем в стандартной комплектации с тройной укладкой, но можно выбрать и с четверной укладкой, что достигается изменением ширины выходного штабелера, который является опцией.

Как только платформа для штабелирования достигает заданной высоты, белье плавно перемещается на конвейер для штабелирования с помощью синхронной телескопической системы.

Для того чтобы две папки для полотенец можно было разместить вместе и согласованно друг с другом, две машины можно использовать параллельно. Белье из двух папок для полотенец помещается на конечный конвейер, что позволяет автоматически транспортировать все белье к центральному конвейеру, ведущему к упаковочной машине и зоне сортировки.

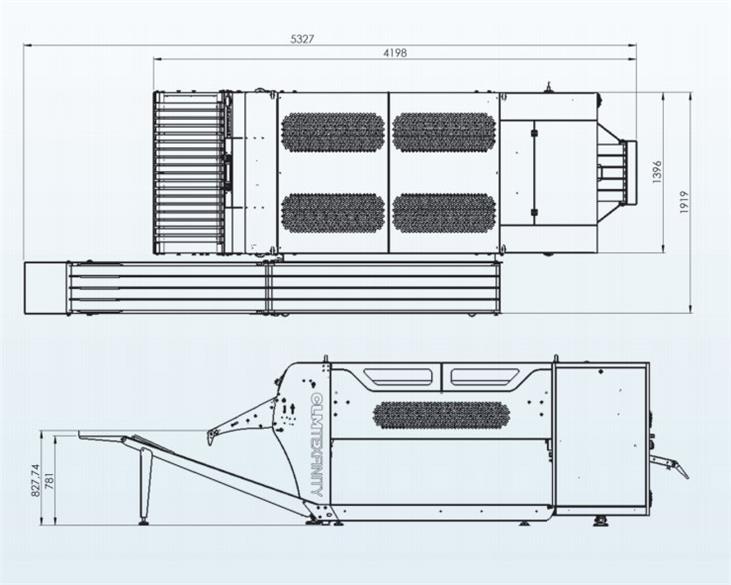

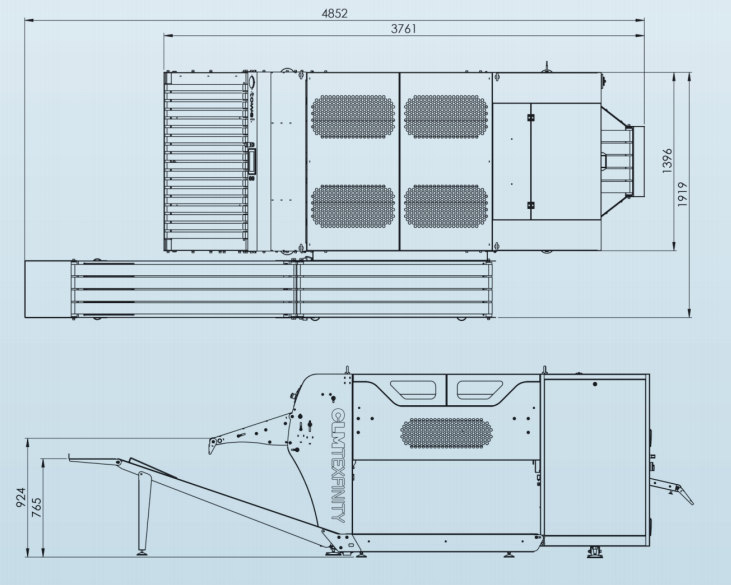

05Размер

Существует две версии папки для полотенец

T.towel Air L Расширенная версия

T.towel Air S Стандартная версия

Полотенце Air L：2400 мм

T.towel Air S：1900 мм

Максимальные размеры складывания для каждой версии

T.towel Air L: 2400 мм

T.towel Air S: 1900 мм

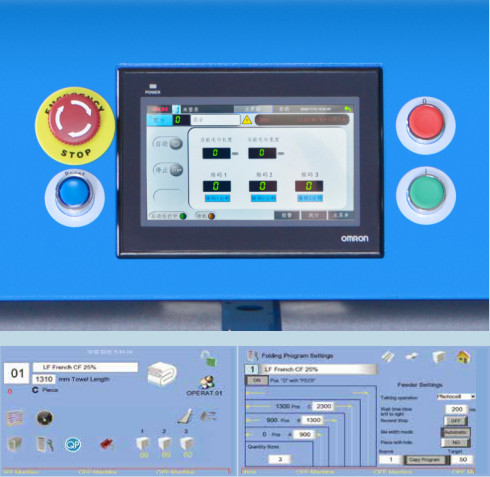

06Система управления

Папка для полотенец S.towel использует систему управления PLC и 7-дюймовый полноцветный сенсорный экран, что делает оборудование очень простым в управлении. Система управления требует высокой вычислительной мощности, поэтому мы выбрали Omron, что делает складывание более точным, что наглядно подтверждается в сравнении. Благодаря отклику сенсорного экрана высокого разрешения, очень легко формулировать и изменять метод фальцовки. Кроме того, машину можно подключить к Интернету и получить техническую поддержку в режиме онлайн.

Метод фальцовки может быть выбран по программному коду или по списку клиентов. Использование рецепта фальцовки или списка клиентов для определения метода фальцовки может быть достигнуто с помощью дополнительного считывателя QR-кодов или RFID-считывателя или модуля, встроенного в систему управления сумками. Эти данные могут быть записаны в центральную базу данных для последующего редактирования и составления отчетов.

Интеллектуальная система штабелирования и передачи данных также интегрирована в операционную систему S.towel в качестве опции.

Эффективность и производительность папки для полотенец интуитивно отражается на большом экране, который можно также просматривать на мобильном телефоне или ноутбуке.

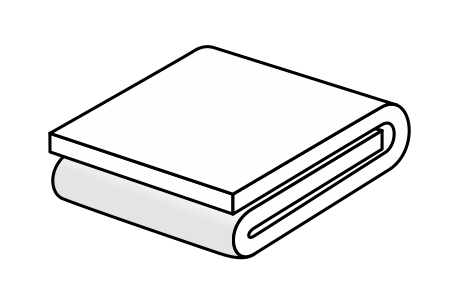

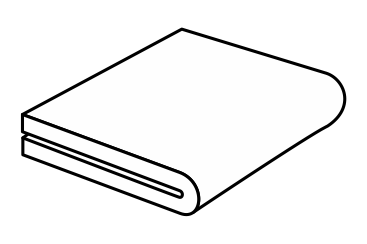

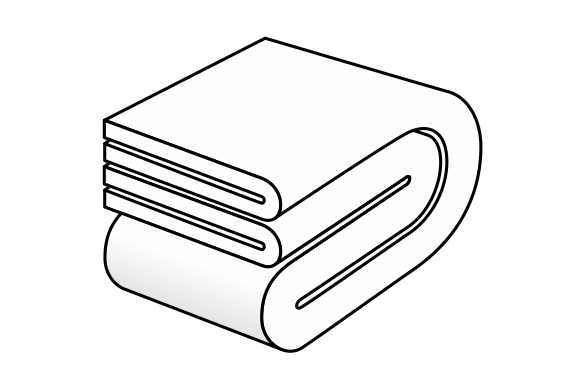

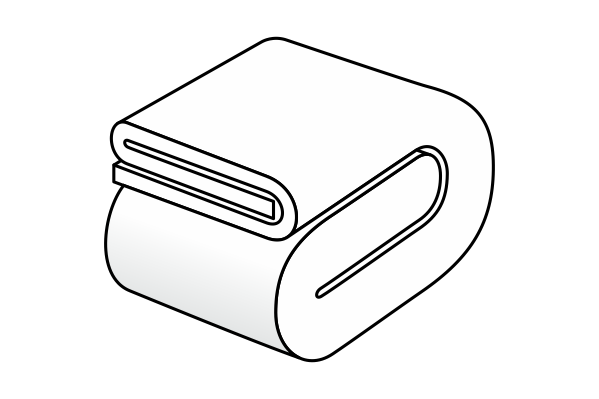

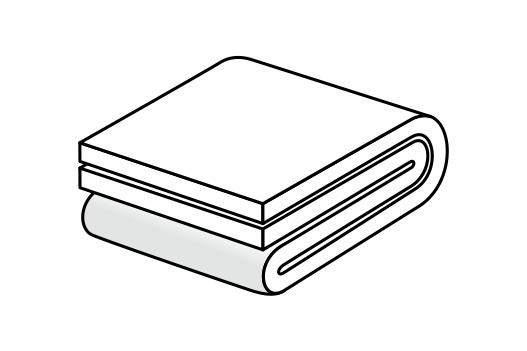

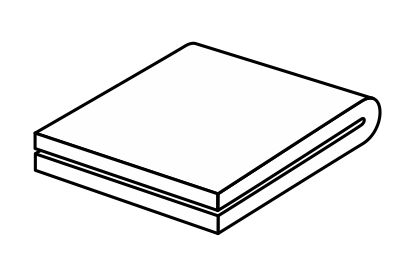

07Стили складывания

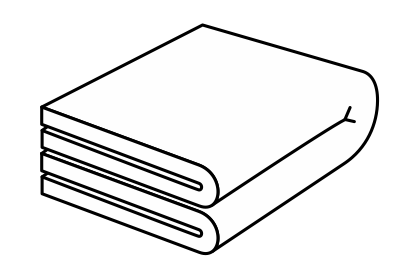

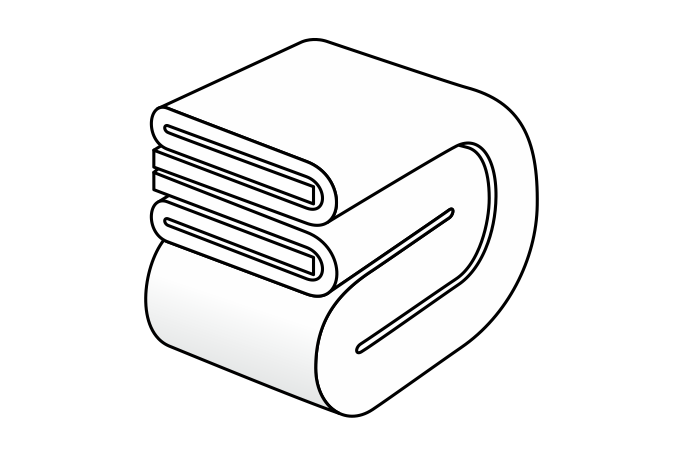

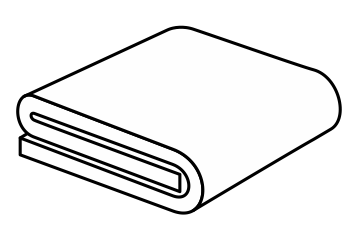

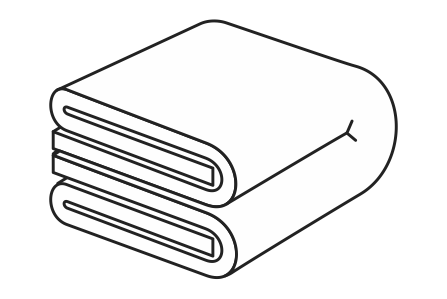

Фальцовщик S.towel может складываться до 4 раз, предлагая широкий выбор стилей складывания. Каждый тип может быть запрограммирован индивидуально, что повышает гибкость оборудования.

-Боковое складывание: без складывания

Поперечное складывание: 1/4 сложения

-Боковое складывание: 1/2 сложения

Поперечное складывание: 1/4 складки

- Боковая складка: французская складка

Поперечная складка: 1/4 сгиба

- Боковое складывание: Без сгиба

Поперечная складка: 1/3 складки

- Боковое складывание: 1/2 складки

Поперечная складка: 1/3 складки

-Боковое складывание: Французская складка

Поперечная складка: 1/3 складки

- Боковое складывание: Без сгиба

Поперечная складка: 1/2 сгиба

- Боковое складывание: 1/2 складки

Поперечная складка: 1/2 сгиба

- Боковое складывание: Французская складка

Поперечная складка: 1/2 сгиба

- Боковое складывание: 1/2 складки

Поперечное складывание: Без складки

- Боковое складывание: Французская складка

Поперечная складка: Без складки

08Технические параметры

Максимальный размер складывания	Полотенце U.towel Air L: 240 x 120 см
Воздушный компрессор	V.S.towel Air S: 190 x 120 см
Расход воздуха	6 бар
Диаметр трубы подачи воздуха	8-20M³/час
Требования к источнику питания	≥Φ 16 мм
Потребляемая мощность	3 фазы 400V, 50/60HZ
Длина (без учета/ с учетом задней разгрузочной платформы)	1396/1919 мм
Высота	1430 мм
Вес	1100 КГ
